Назначение: для измерения массы.
Поверка весов неавтоматического действия CAW, CAHС

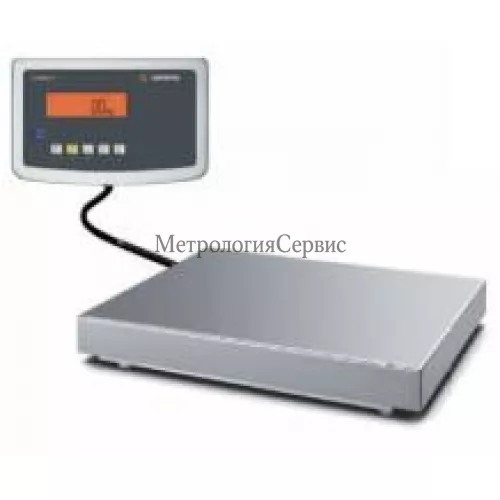

Конструктивно весы состоят из взвешивающего модуля, состоящего из грузоприемного устройства с платформой; грузопередающего устройства, комплекта весоизмерительных тензорезисторных датчиков; устройства обработки цифровых данных и терминала с клавишами для управления весами и дисплеем для отображения результатов взвешивания.
Принцип действия весов CAW (семейство 1) основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. В весах CAH (семейство 2) используется система электромагнитной компенсации с помощью автоматического уравновешивания силы тяжести взвешиваемого груза. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой, затем обрабатывается и результат взвешивания выводится на дисплей терминала. Весы оснащены интерфейсами связи RS232, RS485, RS422 для подключения различных периферийных устройств.
В зависимости от модификации весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство индикации отклонения от нуля (4.5.5);
- полуавтоматическое устройство установки нуля (Т.2.7.2.2)
- устройство уравновешивания тары — выборки массы тары (Т.2.7.4.1);
- устройство предварительного задания массы тары (Т.2.7.5);
- запоминающее устройство (4.4.6);
- цифровое показывающее устройство с отличающимся делением шкалы (для весов класса II) (3.4.1);
- полуавтоматическое устройство юстировки чувствительности (только для модификаций CAH) (4.1.2.5);
- обнаружение промахов (5.2);
- выбор различных единиц измерения массы — килограмм, грамм, миллиграмм, карат (2.1).
Весы имеют следующие режимы работы (4.20):
- счетный режим;
- вычисление процентных соотношений;
- суммирование;
- статистическая обработка.
Обозначение модификаций весов имеет вид:
Х1 — цифровое обозначение вариантов исполнения терминала 1 или 3, отличающихся программным обеспечением и функциональными возможностями;
Х2 — класс защиты весовой платформы Е — IP65; G -67;
Х3 — обозначение максимальной нагрузки (Мах);
Х4 — варианты исполнения габаритных размеров платформы грузоприёмного устройства, обозначаемые двумя латинскими буквами и приведённые в таблице 8.
X5 — условное обозначение разрешения S- standard; H- high;
X6 — обозначение сертификации по OIML R 76.
Х1 — цифровое обозначение вариантов исполнения терминала 1,2 или 3, отличающихся программным обеспечением и функциональными возможностями;
Х2 — материал покрытия грузоприёмной платформы, обозначаемых одной латинской буквой (P — сталь с антикоррозийным покрытием; S — нержавеющая сталь);
Х3 — число весоизмерительных тензорезисторных датчиков;
Х4 — обозначение максимальной нагрузки (Мах);
Х5 — варианты исполнения габаритных размеров платформы грузоприёмного устройства, обозначаемые двумя латинскими буквами и приведённые в таблице 8.
X6 — обозначение исполнения весов;
X7 — обозначение сертификации по OIML R 76.
Знак поверки в виде наклейки наносится на корпус терминала с лицевой стороны.
На маркировочной табличке указывают:
- полное наименование изготовителя;
- модификацию весов;
- серийный номер;
- класс точности;
- максимальную нагрузку (Max);
- минимальную нагрузку (Min);
- поверочное деление (е);
- действительную цену деления шкалы (d);
- диапазон температур.
Программное обеспечение
Программное обеспечение (далее — ПО) весов является встроенным и разделено на метрологически значимую и метрологически незначимую части.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».
Параметры, определяющие технические и метрологические характеристики весов, в том числе показатели точности, хранятся в энергонезависимой памяти (EEPROM).
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе весов (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Параметры ПО и настройки весов, дополнительно защищены паролем. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО от непреднамеренных и преднамеренных воздействий согласно МИ 32862010 соответствует уровню «А».
Идентификация ПО осуществляется по номеру версии, доступ к которому осуществляется через меню пользователя.
Идентификационные данные ПО
| Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
| не применяется |
не применяется |
00-20-XX*
00-42-XX*
00-43-XX*
00-48-XX* |
не применяется |
не применяется |
* Примечание — обозначение XX относится к метрологически незначимой части ПО.
