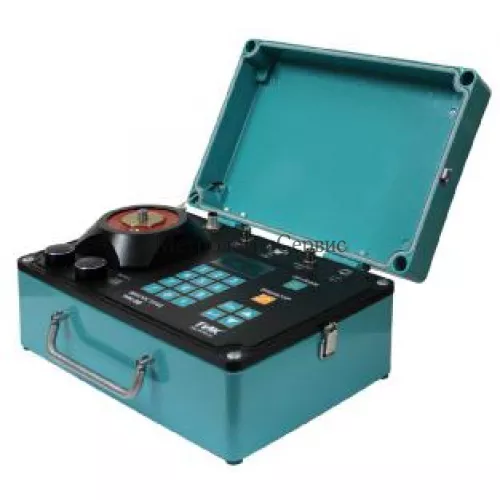

Поверка вибростенда взрывозащищенных ТИК-ВВ (TIK — VV)

Поверка осуществляется по документу ИМБР 441161.001 МП «Вибростенд взрывозащищенный (ТИК-ВВ) TIK-VV. Методика поверки», утвержденному ФГУП «ВНИИМС» 14 февраля 2014 года.

Основные средства поверки: эталонный виброметр с виброизмерительным преобразователем по МИ 2070-90; генератор сигналов специальной формы ГСС-05

(Госреестр СИ № 30405-05); мультиметр цифровой Agilent 345401А ((Госреестр СИ № 54848-13).

Сведения о методах измерений

• Руководство по эксплуатации «Вибростенд взрывозащищенный ТИК-ВВ (TIK -VV)» ИМБР.441161.001 РЭ, раздел 5.

Нормативные и технические документы, устанавливающие требования к вибростендам взрывозащищенным ТИК-ВВ (TIK — VV)

• МИ 2070-90 Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3 10-1 ^2 104 Гц.
• Технические условия ТУ 4277-033-12036948-2013.

• Диапазоны частот воспроизводимой вибрации, Гц от 5 до 5 000, от 2 до 10 000
• Диапазон воспроизводимых виброускорений (амплитудное значение) при нагрузке на вибростол 0,25 кг на частоте 80 Гц, м/с2 от 0,5 до 30

• Диапазон воспроизводимой виброскорости (СКЗ) при нагрузке на вибростол 0,25 кг на частоте 80 Гц, мм/с от 1 до 40

• Диапазон воспроизводимых виброперемещений (размах) при нагрузке на вибростол 0,25 кг на частоте 80 Гц, мкм от 5 до 200

• Пределы допускаемой основной относительной погрешности частоты воспроизводимой вибрации, % ± 1
• Пределы допускаемой основной относительной погрешности воспроизведения параметров вибрации на частоте 80 Гц, % ± 2
• Неравномерность амплитудно—частотной характеристики встроенного вибропреобразователя для диапазона воспроизводимых частот от 5 до 5000 Гц в диапазонах частот, %, не более:
  • от 10 до 1000 Гц включ. ± 2
  • от 5 до 5000 Гц ± 5
• Коэффициент гармоник виброускорения вибростола, %, не более 10
• Относительный коэффициент поперечного движения вибростола, %, не более 15
• Пределы основной относительной погрешности для канала измерения параметров вибрации, предназначенного для вибропреобразователей с выходом по напряжению на базовой частоте 100 Гц, % ± 0,5
• Пределы основной относительной погрешности канала измерения параметров вибрации, предназначенного для вибропреобразователей с выходом по заряду, % ± 0,5
• Неравномерность амплитудно—частотной характеристики измерительных каналов, предназначенных для вибропреобразователей с выходом по напряжению и заряду, %, не более ± 0,5
• Пределы основной относительной погрешности канала измерения параметров вибрации, предназначенного для вибропреобразователей с выходом по току, % ± 0,5
• Пределы дополнительной относительной погрешности воспроизведения параметров вибрации, вызванной изменением температуры окружающего воздуха, % ± 1
