Заказать Поверка вычислителя УВП-280А.01, УВП-280Б.01
Назначение: для измерений выходных электрических сигналов от преобразователей расхода, температуры, давления, разности давлений, влагосодер-жания, плотности, вязкости, калорийности, счетчиков электрической энергии, их преобразований в значения физических величин и вычислений расхода и количества воды, пара, товарной и сырой нефти, нефтепродуктов, газов, количества тепловой и электрической энергии.

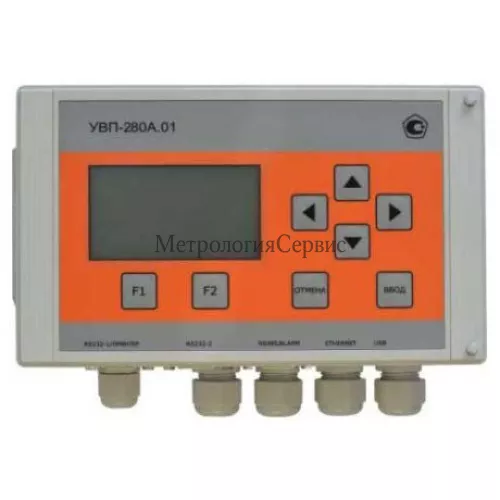

Вычислители УВП-280А.01, УВП-280Б.01
Принцип работы вычислителей состоит в измерении сигналов, поступающих от первичных преобразователей расхода, температуры, давления, разности давлений, их преобразовании в значения физических величин и вычисления расхода, количества среды и количества тепловой энергии.
Вычислитель УВП-280 состоит из блока вычислений (далее — БВ) и периферийного интерфейсного контроллера (далее — ПИК).
ПИК обеспечивает преобразование выходных электрических сигналов от подключаемых к нему первичных преобразователей в цифровой код, который далее поступает в БВ. БВ обеспечивает обработку результатов измерений, хранение полученной информации и работу с внешними устройствами.
Вычислители УВП-280 имеют две модификации УВП-280А.01 и УВП-280Б.01. Модификации вычислителей УВП-280 отличаются конструктивным исполнением и количеством входов для подключения первичных преобразователей.
В модификации вычислителя УВП-280А.01 БВ и ПИК находятся в одном корпусе. В модификации вычислителя УВП-280Б.01 БВ и ПИК выполнены в отдельных корпусах, при этом блок ПИК выпускается в корпусе под названием ПИК3.01. Вычислители УВП-280Б.01 могут состоять только из БВ. Максимальное количество блоков ПИК3.01, подключаемых к одному БВ, равно четырем. Вычислители УВП-280А.01 и блоки БВ и ПИК3.01 вычислителей УВП-280Б.01 изготавливаются в пластмассовых корпусах для настенного монтажа или монтажа на DIN-рейку. Кроме этого, БВ может изготавливаться в конструктивном варианте для щитового монтажа в шкаф.
К вычислителям УВП-280А.01 и УВП-280Б.01 может также подключаться контроллер КР-HART.
В качестве первичных преобразователей могут применяться преобразователи со следующими выходными сигналами:
- термопреобразователи сопротивления с НСХ 50М, 100М, 50П, 100П, 500П, Pt500, Pt100, Pt50, 50Н, 100Н по ГОСТ 6651-09;
- преобразователи расхода (количества) с частотным или число-импульсным выходным сигналом, преобразователи плотности с частотным сигналом, счетчики электрической энергии с импульсным выходом с частотой следования импульсов до 10 кГц;
- преобразователи расхода, температуры, абсолютного/избыточного давления и разности давлений, влагосодержания, плотности, вязкости, калорийности с выходным токовым сигналом 0-5, 0-20, 4-20, 20-4 мА;
- преобразователи расхода, разности давлений, давления, температуры, влагосодержания, плотности, вязкости, калорийности с протоколом HART (при использовании контроллера КР-HART);
- преобразователи расхода, разности давлений, давления, температуры, влагосодержания, плотности, вязкости, калорийности с цифровыми интерфейсами Ethernet, RS-232, RS-485 и протоколами Modbus RTU или Modbus/TCP.
Вычислитель поддерживает работу с газовыми хроматографами по цифровым интерфейсам Ethernet, RS-232, RS-485 (протоколы Modbus RTU или Modbus/TCP в режиме ведущего устройства).
По результатам измерений выходных электрических сигналов от первичных преобразователей вычислители УВП-280 проводят вычисления:
- расхода и количества измеряемой среды при применении стандартных сужающих устройств по ГОСТ 8.586.2-05, ГОСТ 8.586.3-05 (диафрагмы с угловым, фланцевым, трехрадиусным способами отбора давления, сопла ISA1932, сопла Вентури) и МИ 3152-08 (диафрагмы с угловым способом отбора давления, сопла ISA1932);
- расхода и количества измеряемой среды при применении диафрагм серий “Rose-mount 405” и “Rosemount 1595”;
- расхода и количества измеряемой среды при применении осредняющих напорных трубок ANNUBAR и ITABAR;
- расхода и количества измеряемой среды при применении преобразователей расхода с частотным и токовым выходными сигналами, преобразователей объема (массы) с числоимпульсным выходным сигналом, преобразователей с цифровым выходом;
- массы нефти и нефтепродуктов по ГОСТ Р 8.595-04, ГОСТ Р 8.615-05 и МИ 2693-01;
- плотности жидкостей при применении преобразователей плотности жидкости измерительных 7835;
- тепловой энергии и тепловой мощности по каждому трубопроводу, а также в открытых и закрытых системах теплоснабжения в соответствии с МИ 2412-97 и МИ 2451-98;
- объема газов при стандартных условиях по ГОСТ 2939-63;
- количества электрической энергии при подключении счетчиков электрической энергии с импульсным выходом.
Вычислители УВП-280 обеспечивают вычисление теплофизических свойств:
- природного газа по ГОСТ 30319.1-96, ГОСТ 30319.2-96 (NX19 мод, GERG-91 мод) и ГОСТ Р 8.662-09;
- сухого воздуха по ГСССД МР 112-03;
- влажного нефтяного газа по ГСССД МР 113-03;
- умеренно-сжатых газовых смесей по ГСССД МР 118-05;
- товарной нефти и нефтепродуктов по Р 50.2.076-2010;
- воды, перегретого и сухого насыщенного пара по ГСССД МР 147-08;
- чистых газов (азота, ацетилена, кислорода, диоксида углерода, аммиака, аргона и водорода) по ГСССД МР 134-07.
Кроме этого, вычислители УВП-280 обеспечивают:
- программирование схемы подсоединения первичных преобразователей к конкретным входам вычислителя УВП-280, настройку карты параметров трубопроводов, вывод текущих параметров и накопленных архивов на принтер и экран компьютера по запросу оператора через интерфейсы USB и Ethernet при помощи программы локального пульта;
- хранение часовых, суточных и минутных архивов для измеренных и вычисленных параметров, а также архива нештатных ситуаций по 10-ти трубопроводам с глубиной не менее 300 суток;
- передачу архивных и текущих параметров в системы верхнего уровня по открытым и собственным протоколам связи через интерфейсы Ethernet, RS-232 и RS-485;
- объединение в локальную сеть с целью совместного использования измеряемых и рассчитываемых параметров через интерфейсы Ethernet, RS-232 и RS-485;
- подключение к локальным и глобальным сетям через порт Ethernet, либо через внешний GSM/GPRS-модем, подключаемый к порту RS-232;
- хранение накопленной информации и работу часов реального времени в течение 5-ти лет при отключении сетевого питания;
- работу с программой автоматического формирования базы архивных данных на компьютере через интерфейс Ethernet или GSM/GPRS;
- проведение контроля метрологических характеристик рабочих преобразователей расхода по контрольному преобразователю расхода при работе в составе систем для измерений массы нефти или нефтепродуктов.
Вычислитель соответствует требованиям ГОСТ Р 8.733-2011, ГОСТ Р 8.740-2011 к вычислительным устройствам, входящим в состав измерительных комплексов природного газа.
Какая цена Поверка вычислителя УВП-280А.01, УВП-280Б.01? Чтобы получить информацию о стоимости «Поверка вычислителя УВП-280А.01, УВП-280Б.01», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
