Назначение: для измерения комплексных коэффициентов передачи и отражения (S-параметров) двухполюсников и четырехполюсников в коаксиальном волноводе с диаметром поперечного сечения 7,0/3,04 мм с соединителем типа N по ГОСТ РВ 51914-2002.
Область применения — производство и контроль ВЧ и СВЧ устройств и оборудования, исследование, настройка и испытания узлов, используемых в радиоэлектронике, связи, приборостроении, измерительной технике.
Поверка анализатора цепей векторных R&S ZNC3, ZNB4, ZNB8

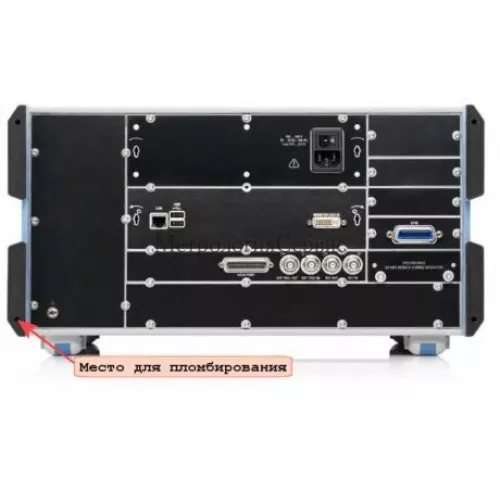

Принцип действия анализаторов цепей векторных R&S ZNC3, ZNB4, ZNB8 основан на принципе рефлектометра — раздельного выделения измерительных сигналов: падающего, прошедшего через измеряемый СВЧ четырехполюсник и отраженных от его входов, преобразования их в опорный и измеряемые сигналы, формирование напряжений, пропорциональных этим сигналам, и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин. Выделение измерительных сигналов производится с помощью резистивных мостов.
Анализаторы цепей векторные R&S ZNC3, ZNB4, ZNB8 выполненны на единой конструктивной базе, но имеют различные диапазоны рабочих частот. Анализатор цепей векторный R&S ZNC3 работает в диапазоне частот от 9 кГц до 3 ГГц, анализатор цепей векторный R&S ZNB4 — в диапазоне частот от 9 кГц до 4,5 ГГц, анализатор цепей векторный R&S ZNB8 — в диапазоне частот от 9 кГц до 8,5 ГГц.
Анализаторы цепей векторные R&S ZNC3, ZNB4, ZNB8 имеют 2 измерительных порта с соединителями типа N по ГОСТ РВ 51914-2002.
В состав анализаторов цепей векторных R&S ZNC3, ZNB4, ZNB8 входят: синтезаторы частот сигнала и гетеродина, два резистивных моста, два опорных и два измерительных приемника, блок сбора данных и управления на основе встроенного персонального компьютера, источник питания.
Анализаторы цепей векторные R&S ZNC3, ZNB4, ZNB8 могут поставляются с дополнительной опцией «B22», которая обеспечивает установку двух дополнительных аттенюаторов для расширения диапазона регулировки уровня выходной мощности, подаваемого на измеряемое устройство.
Анализаторы цепей векторные R&S ZNB4, ZNB8 могут поставляются с дополнительной опцией «K17», обеспечивающей расширенный, до 10 МГц диапазон перестройки полосы пропускания фильтра промежуточной частоты ( далее ПЧ).
В анализаторах цепей векторных R&S ZNC3, ZNB4, ZNB8 реализованы однопортовая, полная двухпортовая, однонаправленная двухпортовая калибровка, нормализация частотной характеристики тракта передачи или отражения и соответствующая векторная коррекция составляющих систематической погрешности измерений.
Калибровка анализаторов цепей векторных R&S ZNC3, ZNB4, ZNB8 выполняется с использованием набора калибровочных мер ZV-Z270, входящего в комплект поставки.
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице.
Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора программного обеспечения |
Установочный файл программного обеспечения анализатора R&S ZNC |
ZNC_01.30.msi |
v.1.30 |
9604F381 |
CRC32 |
Установочный файл программного обеспечения анализаторов R&S ZNB4, ZNB8 |
ZNB 01.30.msi |
v.1.30 |
EB812782 |
CRC32 |
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов цепей векторных за пределы допускаемых значений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010 — уровень A.
