Поверка анализатора концентрации паров этанола в выдыхаемом воздухе АКПЭ-01-Мета

Калькулятор стоимости поверки

Номер в ГРСИ РФ:

14543-17

Производитель / заявитель:

ООО Национальные Системы Контроля

Методика поверки:

МП-242-2087-2017

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 2900 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка анализатора концентрации паров этанола в выдыхаемом воздухе АКПЭ-01-Мета

Назначение: для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.

Поверка анализатора концентрации паров этанола в выдыхаемом воздухе АКПЭ-01-Мета

Принцип действия анализаторов — инфракрасный оптико-абсорбционный, основанный на измерении поглощения инфракрасного излучения парами этанола в определенной полосе спектра, выделенной интерференционным фильтром (на длине волны 3,4 мкм).

Анализаторы представляют собой автоматические приборы циклического действия.

Результаты измерений и сопровождающие сообщения отображаются на индикаторе анализаторов. Одновременно результаты измерений могут быть распечатаны в зависимости от исполнения анализаторов на встроенном или внешнем принтере в виде протокола измерений на бумажном носителе с указанием текущей даты, времени, заводского номера анализатора, даты его поверки. Анализаторы имеют звуковую и световую сигнализации, информирующие об этапах подготовки и забора проб воздуха.

Анализаторы выпускаются в трех модификациях, отличающихся конструктивными особенностями и техническими характеристиками:

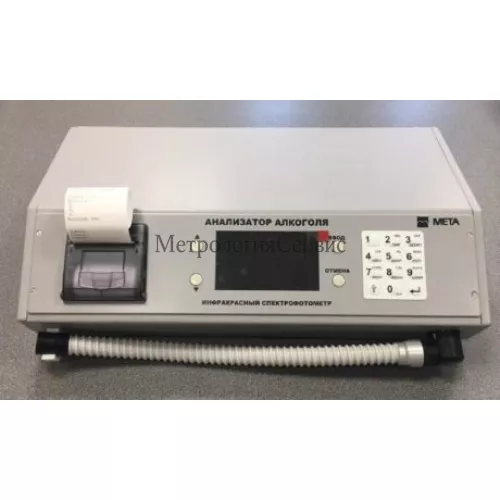

АКПЭ-01.01 — выполнены в виде переносного блока со встроенным принтером;
АКПЭ-01.01М — выполнены в виде малогабаритного блока со встроенным принтером;
АКПЭ-01М — выполнены в виде портативного блока со встроенным или внешним принтером.

Анализаторы модификаций АКПЭ-01.01 и АКПЭ-01.01М снабжены гибкой подогреваемой пробоотборной трубкой для подачи пробы выдыхаемого воздуха в анализатор.

В анализаторах используется автоматический режим отбора пробы воздуха. Для отбора проб выдыхаемого воздуха используются сменные одноразовые пластиковые мундштуки. Для исключения конденсации паров этанола и воды на стенках газового тракта анализаторов предусмотрено его термостатирование.

В памяти анализаторов сохраняются результаты не менее 2000 последних измерений.

Анализаторы модификаций АКПЭ-01.01, АКПЭ-01.01М и АКПЭ-01М выпускаются в различных исполнениях, конструктивные особенности которых приведены в таблице 1.

Анализаторы имеют возможность подключения к персональному компьютеру.

Модификации анализаторов	Исполнения анализаторов	Конструктивные особенности
АКПЭ-01.01	АКПЭ-01.01	— встроенный принтер — без клавиатуры
(Переносной)	АКПЭ-01.01-01^	— встроенный принтер — встроенная клавиатура
АКПЭ-01.01М	АКПЭ-01.01М	— встроенный принтер — без клавиатуры
(Малогабаритный)	АКПЭ-01.01 М-01	— встроенный принтер — встроенная клавиатура
	АКПЭ-01М	— внешний принтер — встроенная клавиатура
АКПЭ-01М (Портативный)	АКПЭ-01М-01	— внешний принтер — без клавиатуры
АКПЭ-01М (Портативный)	АКПЭ-01М-02	— внешний принтер (входит в комплект поставки по отдельному заказу) — без клавиатуры
	АКПЭ-01М-03	— встроенный принтер — встроенная клавиатура
Примечание: 1) Анализаторы АКПЭ-01.01-01 имеют возможность подключения видеорегистратора.

Таблица 2 — Информация, содержащаяся в распечатанном протоколе измерения

Надпись в протоколе	Содержание протокола
АКПЭ-01.01 № ХХХХХ	Модификация анализатора^ и заводской номер анализатора
Поверен: ДД/ММ/ГГГГ г.	Дата проведения последней поверки анализатора (день/месяц/год)
Измерение: № ХХХХ	Номер измерения (по внутренней нумерации анализатора)
Дата: ДД/ММ/ГГГГ г.	Дата выполнения измерения (день/месяц/год)
Время: ЧЧ:ММ	Время выполнения измерения (часы/ минуты)
Алкоголь в воздухе: Х.ХХХ мг/л	Результат измерения массовой концентрации паров этанола в воздухе, числовое значение и обозначение единицы измерения «мг/л»
Обследуемый: Ф.И.О.	Данные обследуемого лица2)
Номер АТС:	Государственный номер автотранспортного средства2)
Алкоголь в выдохе: Х.ХХХ мг/л	Результат измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха: числовое значение и обозначение единицы измерения «мг/л»3)
Отбор пробы: Автомат.	Режим отбора пробы воздуха4)
Подпись	Подпись обследуемого лица2)
Инспектор: Ф.И.О.	Данные инспектора2)
Нагрудный знак:	Номер нагрудного знака инспектора2)
Подпись	Подпись инспектора2)

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение.

Анализаторы могут работать с автономным программным обеспечением «АКПЭ». Встроенное программное обеспечение анализаторов разработано изготовителем специально для решения задачи измерения массовой концентрации паров этанола в выдыхаемом воздухе. Идентификация встроенного программного обеспечения производится путем вывода версии на индикатор анализаторов при входе в главное меню анализатора.

Влияние встроенного программного обеспечения на метрологические характеристики анализаторов учтено при их нормировании. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077—2014.

Таблица 3 — Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

АКПЭ-

01.01

АКПЭ-

01.01

АКПЭ-

01.01М

АКПЭ-

01.01М-

АКПЭ-01М

АКПЭ-01М-01

АКПЭ-01М-02

АКПЭ-01М-03

Идентификационное наименование ПО

akpe-

01.01.

bin

akpe-

01.01-

01.bin

akpe-

01.01

m.bin

akpe-

01.01

01.bin

akpe-01m.bin

akpe-01m-03.bin

Номер версии (идентификационный номер) ПО

2.20

1.3

Цифровой идентификатор ПО

766D29

BC2571

E3A88

B8802B

B79A75

B1C

999823

789E62

A3EA0

42F38D

E48839

E56

824261

EF6DC

C071B

A9AEC

A3D90

C22003

046C6B

5EB4D

A9E84F

A33D0

A332F4

B25F

3911A62F1EA5

B51AF9F424A0

AC3FD43E

F27BB0B04DBE

99192234593E28

328B7E

Алгоритм получения цифрового идентификатора

MD5

Примечание — Номер версии ПО анализаторов должен быть не ниже указанного в таблице. Значения цифровых идентификаторов ПО, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Какая цена Поверка анализатора концентрации паров этанола в выдыхаемом воздухе АКПЭ-01-Мета? Чтобы получить информацию о стоимости «Поверка анализатора концентрации паров этанола в выдыхаемом воздухе АКПЭ-01-Мета», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП-242-2087-2017 «Анализаторы концентрации паров этанола в выдыхаемом воздухе АКПЭ-01-«Мета». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19 января 2017 г.

Основные средства поверки: рабочие эталоны 1 или 2 разряда по ГОСТ 8.578-2014 -генераторы газовых смесей паров этанола в воздухе в комплекте со стандартными образцами состава водных растворов этанола ВРЭ-2 ГСО 8789-2006. Пределы допускаемой относительной погрешности ±5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт (при первичной поверке до ввода в эксплуатацию).

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

Приказ Минздрава России от 21.02.2014 г. № 81н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении деятельности в области здравоохранения, и обязательных метрологических требований к ним, в том числе показателей точности измерений», пункт 11.
Приказ МВД России от 08.11.2012 г. № 1014 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных метрологических требований к ним», пункт 104.
Приказ Минздрава России от 18.12.2015 г. № 933н «О порядке проведения медицинского освидетельствования на состояние опьянения (алкогольного, наркотического или иного токсического)», приложение № 1, пункт 10.
Постановление Правительства РФ от 26.06.2008 г. № 475 «Об утверждении Правил освидетельствования лица, которое управляет транспортным средством, на состояние алкогольного опьянения и оформления его результатов, направления указанного лица на медицинское освидетельствование на состояние опьянения, медицинского освидетельствования этого лица на состояние опьянения и оформления его результатов и правил определения наличия наркотических средств или психотропных веществ в организме человека при проведении медицинского освидетельствования на состояние опьянения лица, которое управляет транспортным средством», статья 1, пункт 5.

ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия».
ГОСТ Р 50267.0-92 (МЭК 601-1-88) «Изделия медицинские электрические. Часть 1. Общие требования безопасности».
ГОСТ IEC 60601-1-1-2011 «Изделия медицинские электрические. Часть 1-1. Общие требования безопасности. Требования безопасности к медицинским электрическим системам».
ГОСТ Р МЭК 60601-1-2-2014 «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности с учетом основных функциональных характеристик. Параллельный стандарт. Электромагнитная совместимость. Требования и испытания».
ГОСТ 30324.0.4-2002 «Изделия медицинские электрические. Часть 1. Общие требования безопасности. 4. Требования безопасности к программируемым медицинским электронным системам».
ГОСТ Р 52770-2007 «Изделия медицинские. Требования безопасности. Методы санитарнохимических и токсикологических испытаний».
ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»
ГОСТ Р 54794-2011 «Анализаторы паров этанола. Общие технические условия».
ГОСТ Р 8.838-2013 «ГСИ. Анализаторы паров этанола. Методика поверки».
ТУ 9441-001-21298618-2010 «Анализаторы концентрации паров этанола в выдыхаемом воздухе АКПЭ-01-«Мета». Технические условия».

Наименование характеристики	Значение
Диапазон показаний, мг/л	от 0,000 до 5,000 включ.
Цена младшего разряда шкалы, мг/л	0,001
Дополнительная погрешность от наличия неизмеряемых компонентов	отсутствует
Потребляемая мощность в режиме прогрева/в рабочем режиме, В А, не более (для анализаторов модификации АКПЭ-01М)	60/10 10/2,5
Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов (автоматический режим отбора пробы): — расход анализируемой газовой смеси, л/мин, не менее — объем пробы анализируемой газовой смеси, л, не менее	8 1,2
Время подготовки к работе после включения при температуре окружающего воздуха от +15 до +25 °С, мин, не более (для анализаторов модификации АКПЭ-01М)	10 3,5
Время измерения после отбора пробы, с, не более	5
Время подготовки к работе после измерения при температуре окружающего воздуха от +15 до +25 °С, с, не более (для анализаторов модификации АКПЭ-01М)	60 20
Интервал времени работы анализаторов без корректировки показаний, месяцев, не менее	12
Число измерений на анализаторах модификации АКПЭ-01М без подзарядки аккумулятора, не менее	500
Условия эксплуатации: — температура окружающего воздуха, °С (для анализаторов модификации АКПЭ-01М) — относительная влажность окружающего воздуха при температуре 25 °C, %, не более — атмосферное давление, кПа	от 0 до +40 от -10 до +40 98 от 66,6 до 106,6
Средний срок службы анализаторов, лет	5
Средняя наработка на отказ, ч	6000
