Назначение: для измерений частоты, уровня мощности и параметров модуляции спектральных составляющих радиотехнических сигналов.
Принцип действия анализаторов спектра FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки. В низкочастотной области предусмотрена непосредственная подача сигнала на АЦП в обход смесителя. В высокочастотной области подавление зеркального канала приема осуществляется с помощью перестраиваемого фильтра на резонаторах из железо-иттриевого граната (ЖИГ-фильтра) с возможностью его отключения для анализа широкополосных сигналов. Информация о сигнале, полученная в блоке цифровой обработки, выводится на экран прибора в виде спектрограмм и цифровых значений.

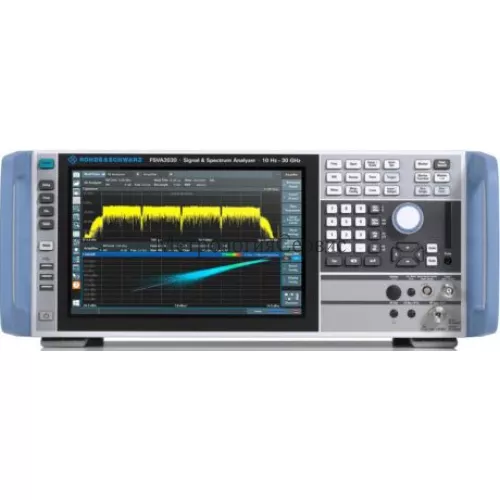

Конструктивно анализаторы спектра FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044 выполнены в виде моноблока, на передней панели которого расположены органы управления, входной высокочастотный разъем и жидкокристаллический цветной дисплей. На задней панели расположены входы и выходы опорных частот, входы и выходы синхронизации, выход сигнала ПЧ (опционально). Для работы в составе автоматизированных систем анализаторы спектра обеспечивают подключение по интерфейсам LAN и GPIB (опционально).
Программное обеспечение «FW FSV3000/FSVA3000» предназначено для управления режимами работы анализаторов спектра FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044, обработки измерительных сигналов, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «FW FSV3000/FSVA3000» предназначено только для работы с анализаторами спектра FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044 и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов спектра FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | FW FSV3000/FSVA3000 |
Номер версии (идентификационный номер) ПО | не ниже 1.10 |
Цифровой идентификатор ПО | — |
Какая цена Поверка анализатора спектра FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044? Чтобы получить информацию о стоимости «Поверка анализатора спектра FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.
Поверка осуществляется по документу РТ-МП-6137-441-2019 «ГСИ. Анализаторы спектра FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044. Методика поверки», утвержденному ФБУ «Ростест-Москва» 9 августа 2019 г. Основные средства поверки:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Наименование характеристики | Значение | |
1 | 2 | 3 |
Диапазон частот, Гц | FSV3004, FSVA3004 | от 10 до 4109 |
FSV3007, FSVA3007 | от 10 до 7,5 109 | |
FSV3013, FSVA3013 | от 10 до 13,6109 | |
FSV3030, FSVA3030 | от 10 до 30109 | |
FSV3044, FSVA3044 | от 10 до 44109 | |
Номинальное значение частоты выхода опорного кварцевого генератора, МГц | штатно | 10 |
опция K703 | 10, 640 | |
Пределы допускаемой относительной погрешности частоты опорного генератора
5оп |
штатно | ±2 10-6 |
опция B4 | ±110-7 | |
Пределы допускаемой абсолютной погрешности измерений частоты FизМ в режиме частотомера, Гц | ±($оп • FM3M + R) | |
Разрешение частотомера R, Гц | 0,001 | |
Диапазон полос обзора, Гц | от 0 до полного диапазона частот |
1 | 2 | 3 | |
Уровень фазовых шумов на частоте 1 ГГц в полосе пропускания 1 Гц относительно уровня несущей, при отстройке от несущей, дБ, не более | FSV3000 | FSVA3000 | |
100 Гц | -91 | -95 | |
1 кГц | -101 | -115 | |
10 кГц | -107 | -120 | |
100 кГц | -115 | -125 | |
1 МГц | -135 | -137 | |
Полосы пропускания фильтров ПЧ по уровню минус 3 дБ с шагом 1-2-3-5, Гц | 7
от 1 до 10 |
||
Полосы пропускания видеофильтра, с шагом 1-2-3-5, Гц | от 1 до 107 | ||
Полоса анализа сигналов для несущих до 7,5 ГГц и для несущих свыше 7,5 ГГц с опцией В11, Гц | штатно | 28106 | |
опция В40 | 40106 | ||
опция В200 | 200 106 | ||
опция В400 | 400 106 | ||
Диапазон измеряемых уровней, дБ (1 мВт) | от среднего уровня шумов до +30 | ||
Средний уровень собственных шумов, приведенный к 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более | см. таблицу 3 | ||
Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала минус 10 дБ (1 мВт) на частоте 64 МГц, в зависимости от температуры окружающей среды, дБ | от +20 до +30 °С включ. | ±0,2 | |
от 0 до +20 °С св. +30 до +50 °С | ±0,35 | ||
Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 64 МГц в зависимости от температуры эксплуатации, состояния аттенюатора и предусилителя и диапазона частот, дБ, не более | см. таблицу 4 | ||
Диапазон и шаг перестройки аттенюатора СВЧ, дБ | штатно | от 0 до 75 через 5 | |
опция В25 | от 0 до 75 через 1 | ||
Диапазон и шаг перестройки электронного аттенюатора (опция В25) для частот 7,5 ГГц, дБ, не более | от 0 до 25 через 1 | ||
Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала из-за переключения ослабления входного аттенюатора на частоте 64 МГц относительно ослабления 10 дБ, дБ | ±0,2 | ||
Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала из-за переключения полосы пропускания фильтров относительно полосы пропускания 10 кГц, дБ | ±0,1 | ||
Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ), в диапазоне измерений уровня от 0 до минус 70 дБ, дБ | ±0,1 |
1 | 2 | 3 | |
Пределы допускаемой погрешности измерений уровня мощности входного сигнала в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня минус 10 дБ (1 мВт), при отношении сигнал/шум не менее 20 дБ, ВЧ ослаблении 10 дБ, 20 дБ, 30 дБ, 40 дБ, выключенном предусилителе, температуре окружающей среды от +20 до +30 °С, уровнем доверительной вероятности 0,95 в зависимости от диапазона частот, дБ, не более | от 9 кГц до 10 МГц включ. | ±0,40 | |
св. 10 МГц до 3,6 ГГц включ. | ±0,30 | ||
св. 3,6 до 7,5 ГГц включ. | ±0,40 | ||
св. 7,5 до 13,6 ГГц включ. | ±1,05 | ||
св. 13,6 до 30 ГГц включ. | ±1,35 | ||
св. 30 до 43,5 ГГц | ±1,70 | ||
Относительный уровень интермодуляционных искажений 3-го порядка L^3, выраженный в виде точки пересечения 3-го порядка (TOI) , в диапазоне частот, при выключенном предусилителе и включенном преселекторе, дБ (1 мВт), не менее | FSV3000 | FSVA3000 | |
от 10 МГц до 0,1 ГГц включ. | 12 | 17 | |
св. 0,1 до 7,5 ГГц включ. | 15 | 16 | |
св. 7,5 до 30 ГГц включ. | 15 | 15 | |
св. 30 до 40 ГГц включ. | 12 | 15 | |
св. 40 до 44 ГГц | 12 | 12 | |
*TOI = (2^смес — L^3)/2, где: L^ec. — уровень входного сигнала смесителя, дБ (1 мВт) | |||
Уровень подавления каналов приема зеркальных частот, промежуточных частот, дБ относительно несущей, не более | от 20 МГц до 30 ГГц включ. | -80 | |
св. 30 до 44 ГГц включ. | -70 | ||
Уровень остаточных сигналов комбинационных частот, в диапазоне частот, дБ (1 мВт), не более | до 1 МГц включ. | -90 | |
св. 1 МГц до 7,5 ГГц включ. | -103 | ||
св. 7,5 до 44 ГГц | -100 | ||
КСВН входа (аттенюатор СВЧ 10 дБ), в диапазоне частот, не более | от 10 МГц до 3,5 ГГц включ. | 1,5 | |
св. 3,5 до 18 ГГц включ. | 2,0 | ||
св. 18 до 26,5 ГГц включ. | 2,2 | ||
св. 26,5 до 40 ГГц | 2,5 | ||
Измерительный демодулятор К7 | |||
Диапазон измерений пикового значения коэффициента амплитудной модуляции (АМ), % | от 0 до 100 | ||
Пределы допускаемой абсолютной погрешности измерений коэффициента АМ (КаМ) при частоте модулирующего сигнала не более 1 МГц, %, не более | ±(0,2 + 0,01Км) |
1 | 2 | 3 | |
Наибольшая девиация частоты входного сигнала для сигналов с частотной модуляцией (ЧМ) в диапазоне несущих частот при частоте модулирующего сигнала не более 1 МГц, МГц | 7 | ||
Пределы допускаемой абсолютной погрешности измерений девиации частоты (при полосе анализа от 3,3-(FMod + FdeB) до 10-(Fмод + Fдев), где FMod — модулирующая частота, Fe — девиация частоты), Гц, не более | ±(0,01-(Fмод + FdeB) + 20) | ||
Анализ сигналов с квадратурной модуляцией | К70 | ||
Остаточное среднеквадратическое значение векторной ошибки модуляции для модуляции QPSK и частоты несущей 1 ГГц в зависимости от скорости модуляции, %, не более | 100 кГц | 0,5 | |
1 МГц | 0,5 | ||
10 МГц | 0,7 |
Диапазон частот | Предусилителя | Предусилитель | Предусилитель |
нет | выключен | включен | |
20 Гц | — 100 | — 100 | — |
100 Гц | — 110 | — 110 | — |
1 кГц | — 120 | — 120 | — |
от 9 до 100 кГц включ. | — 135 | — 135 | — |
св. 100 кГц до 1 МГц включ. | — 145 | — 145 | — |
св. 1 до 50 МГц включ. | — 148 | — 148 | — |
св. 50 МГц до 6 ГГц включ. | — 147 | — 145 | — 161 |
св. 6 до 22 ГГц включ. | — 145 | — 142 | — 160 |
св. 22 до 26,5 ГГц включ. | — 145 | — 142 | — 157 |
св. 26,5 до 34 ГГц включ. | — 143 | — 141 | — 155 |
св. 34 до 40 ГГц включ. | — 136 | — 136 | — 155 |
св. 40 до 43,5 ГГц | — 136 | — 133 | — 149 |
Диапазон частот f | ВЧ аттенюатор: от 10 до 40 дБ Предусилитель: выкл.
Температура окружающей среды: от +20 до +30 °С |
ВЧ аттенюатор: любой
Предусилитель: выкл. Температура окружающей среды: от 0 до +50 °С |
ВЧ аттенюатор: от 0 до 10 дБ Предусилитель: вкл.
Температура окружающей среды: от 0 до +50 °С |
от 20 Гц до 9 кГц включ. | ±1,0 | ±1,0 | — |
св. 9 кГц до 10 МГц включ. | ±0,5 | ±1,0 | — |
св. 10 МГц до 3,6 ГГц включ. | ±0,3 | ±1,0 | ±1,0 |
св. 3,6 до 7,5 ГГц включ. | ±0,5 | ±1,5 | ±1,5 |
св. 7,5 до 13,6 ГГц включ. | ±1,5 | ±2,5 | ±3,0 |
св. 13,6 до 30 ГГц включ. | ±2,0 | ±3,0 | ±3,5 |
св. 30 до 43,5 ГГц включ. | ±2,5 | ±3,5 | ±4,0 |
Наименование характеристики | Значение | |
Разъем СВЧ входа | FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013 | Тип N, «розетка» |
FSV3030, FSVA3030 | 3,5 мм, «вилка» | |
FSV3044, FSVA3044 | 2,92 мм, «вилка» | |
Рабочие условия эксплуатации:
— температура окружающей среды, °С — относительная влажность воздуха, % |
от 0 до +50 от 40 до 90 | |
Условия хранения и транспортирования:
— температура окружающего воздуха, °С — относительная влажность воздуха, %, не более |
от -40 до +70 90 | |
Масса без опций, кг, не более | 16 | |
Габаритные размеры (ширинахвысотахглубина), мм | 462x197x417 | |
Напряжение питания от сети переменного тока, В | от 100 до 240 | |
Частота питания от сети переменного тока, Гц | от 50 до 60 | |
Потребляемая мощность, Вт, не более | 300 | |
Время прогрева, мин | 30 | |
Средняя наработка на отказ, лет | 10 |
