Поверка блоков измерительных ваттметров E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A

Name: Поверка блоков измерительных ваттметров E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A
Brand: Keysight Technologies
Price: 2600 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка блоков измерительных ваттметров E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A

Номер в ГРСИ РФ:

57386-14

Производитель / заявитель:

Keysight Technologies

Методика поверки:

651-13-66 МП

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 2600 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка блоков измерительных ваттметров E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A

Назначение: для измерений средней, пиковой и мгновенной мощности ВЧ и СВЧ колебаний в комплекте с преобразователями измерительными, а также измерений временных характеристик сигналов.

Поверка блоков измерительных ваттметров E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A

Принцип действия блоков измерительных основан на аналого-цифровом преобразовании сигналов с выхода преобразователя измерительного с частотой дискретизации от 20 МГц до 100 МГц (в зависимости от типа блока измерительного), его последующей цифровой обработке встроенной ЭВМ, вычислении амплитудных и временных характеристик, а также визуализации результатов измерений на экране блока измерительного или внешней ПЭВМ.

Встроенная ЭВМ блока измерительного осуществляет управление работой узлов и составных частей блока, управление работой преобразователей измерительных: установку режимов измерений, калибровки, установки нуля и полосы пропускания. После аналогоцифрового преобразования сигнала с выхода преобразователя измерительного встроенная ЭВМ блока выполняет вычисление значений энергетических и временных характеристик СВЧ сигнала с учетом поправок, хранящихся в ППЗУ преобразователя или в ППЗУ блока измерительного, а также представление полученной информации на экране блока измерительного или внешней ПЭВМ и обмен данными с другими устройствами.

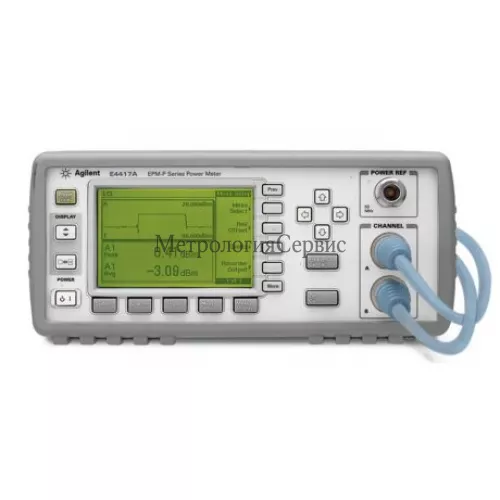

Конструктивно блоки измерительные E4416A, E4417A, N1911A, N1912A, N1913A, N1914A представляют собой моноблок, на передней панели которого расположены органы управления, жидкокристаллический индикаторный экран, 1 или 2 входа для подключения преобразователей измерительных, выход сигнала калибратора. На задней панели расположены соединители для подключения кабелей интерфейсов USB, LAN, RS232/422, GPIB, выходы опорного генератора и триггеров, сервисный разъем DE-9 и разъем для подключения кабеля питания.

Блоки измерительные N8262A отличаются отсутствием жидкокристаллического экрана и предназначены для работы с внешней ПЭВМ с установленным программным пакетом Agilent IO Libraries Suite ПО Synthetic Instrument Finder и Power Meter GUI.

Требования к ПЭВМ

Процессор:	Стационарная ПЭВМ: не хуже 1.3 GHz Pentium® IV Ноутбук: не хуже 900 MHz Pentium M
Оперативная память:	не менее 256 MB для Windows XP не менее 1 GB для Windows Vista или Windows 7
Жесткий диск:	не менее 1,5 ГБ
Операционная система:	Windows XP Professional Service Pack 2 (32 бит); Windows Vista (32 или 64 бит); Windows 7 (32 или 64) бит.

Порты ввода/вывода информации:

ПЭВМ должна обеспечивать работу не менее чем по одному из перечисленных интерфейсов:

— USB;

— LAN.

Дополнительные устройства

клавиатура, мышь, монитор, CD-ROM

Разрешение экрана

не менее 1024 x 768

Какая цена Поверка блоков измерительных ваттметров E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A? Чтобы получить информацию о стоимости «Поверка блоков измерительных ваттметров E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется в соответствии с документом 651-13-66 МП «Инструкция. Блоки измерительные ваттметров E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A. Методика поверки» утвержденным первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» в феврале 2014 г.

Основные средства поверки:

набор мер коэффициентов передачи и отражения 85054B для соединителей N-типа (рег. № 53566-13): пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка ± 0,00127 мм; пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5° до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3° до ± 2°;
преобразователь измерительный N8482A с опцией CFT с кабелем 11730А;
преобразователь измерительный N1921А с кабелем N1917A;
преобразователь измерительный Е9321А с кабелем E9288;
калибратор мощности Agilent 11683А (рег. № 22806-02): выходное напряжение в соответствии с поверяемыми отметками измерителей мощности 3, 10, 30, 100 и 300 мкВт; 1, 3, 10, 30 и 100 мВт; пределы допускаемой погрешности установки дискретных значений выходного напряжения ± 0,25 %;
частотомер электронно-счетный 53152А (рег. № 26949-10): диапазон измерений частоты от 10 Гц до 46 ГГц; пределы основной допускаемой абсолютной погрешности измерений частоты при работе от внутреннего генератора ± (F10? + AF), где F — частота сигнала, AF — разрешение по частоте, пределы относительной погрешности измерений частоты ± 10-6;
стандарт частоты рубидиевый FS 725 (рег. № 31222-06): пределы допускаемой относительной погрешности частоты: ± 5 • 10-11 (при выпуске из производства); ± 5 • 10-11 (за месяц); ± 5 • 10-10 (за 1 год);
ваттметр поглощаемой мощности М3-54, аттестованный в качестве рабочего эталона на частоте 50 МГц и значении поглощаемой мощности 1 мВт с погрешностью аттестации по коэффициенту калибровки не более 0,2 %;
измеритель мощности с блоком измерительным E4419B и измерительным преобразователем 8481D (в комплекте с аттенюатором 11708А 30 дБ), (рег. № 38915-08): диапазон измеряемых значений мощности от минус 70 до минус 20 дБ относительно 1 мВт, пределы допускаемой относительной погрешности измерений мощности ± 0,16 %, диапазон рабочих частот от 0,01 до 18 ГГц;
генератор импульсов 81130А (рег. № 36972-08) с установленными выходными модулями 81131А (2 шт.), (диапазон частот от 1 кГц до 400 МГц, пределы допускаемой абсолютной погрешности ± 10-4 f, где f — установленное значение частоты; длительность импульса от 1,25 нс до 5,9 мкс, пределы допускаемой абсолютной погрешности ± (10-4 т + 0,2) нс, где т — установленное значение длительности импульса; длительность фронта и спада 0,8 нс);
мультиметр цифровой 34410А (рег. № 43805-11), диапазон измерений постоянного напряжения до 1 кВ, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,00005 • ии + 0,000035 • ип) в диапазоне измеряемых значений напряжения до 100 мВ, ± (0,000035 • ии + 0,000007 • ип) в диапазоне измеряемых значений напряжения до 1 В, ± (0,00003 • ии + 0,000005 • ип) в диапазоне измеряемых значений напряжения до 10 В, ± (0,00004 • ии + 0,000006 • ип) в диапазоне измеряемых значений напряжения до 1000 В, где ии — измеренное значение, ип — предел измерений, диапазон измерений сопротивления постоянному току до 1000 МОм, пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току ± (0,0001 • Rи + 0,00004 • Rn) в диапазоне значений до 100 Ом, ± (0,00012 • Rи + 0,00001 • Rn) в диапазоне значений до 1 МОм, где Rи — результат измерений, Rn — предел измерений;
анализатор электрических цепей векторный Agilent E5071C (рег. № 45997-10): диапазон рабочих частот от 0,01 до 4,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 3 ГГц ± 0,025, в диапазоне частот до 4,5 ГГц ± 0,035;
делитель мощности 11667A (рег. № 22805-02), рабочий диапазон частот от 0 до 18 ГГц, вносимое ослабление 7 дБ, пределы допускаемой погрешности деления входного сигнала в диапазоне частот до 4 ГГц ± 0,15 дБ.

Сведения о методах измерений

Блоки измерительные ваттметров E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к блокам измерительным ваттметров E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A

ГОСТ 13317 — 89 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.
Техническая документация фирмы — изготовителя.

Наименование характеристики	Значение характеристики
	Модификация блока измерительного
	E4416A	E4417A	N1911A	N1912A	N1913A	N1914A	N8262A
Количество измерительных каналов	1	2	1	2	1	2	2
Номинальное значение частоты опорного генератора	10 МГц		10 МГц		—		10 МГц
Границы допускаемой относительной погрешности установки частоты опорного генератора	± 110-4		± 110-5		—		± 110-5
КСВН выхода калибратора, не более — в нормальных условиях эксплуатации — в рабочих условиях эксплуатации	1,06 1,08*		1,08 1,08		1,08 1,08		1,08 1,08
Тип коаксиального соединителя выхода калибратора	N тип, розетка
Границы инструментальной погрешности, не более — в режиме измерений «Усреднение» — в режиме измерений «Нормальный» в нормальных условиях эксплуатации в рабочих условиях эксплуатации	± 0,02 дБ ± 0,8 % ± 1,7 %		—		—		—
Номинальное значение выходной мощности калибратора, мВт	1
Границы допускаемой относительной погрешности установки выходной мощности сигнала калибратора — в нормальных условиях эксплуатации — в рабочих условиях эксплуатации	± 0,5 % ± 0,9 %		± 0,4 % ± 1,5 %		± 0,4 % ± 1,2 %		± 0,4 % ± 1,5 %
Границы абсолютной погрешности установки нуля	± 76,40 нВт		—		—		—
Границы допускаемой относительной погрешности установки нуля — в режиме измерений «Усреднение» — в режиме измерений «Нормальный»	—		± 0,0000175 % ± 0,015 %		± 0,0000175 %		± 0,0000175 % ± 0,015 %
