Многоканальный УЗ дефектоскоп модели ИНТРОТЕСТ-2 используется для поиска участков несплошности в металлах и неметаллах, сварных соединениях, деталях, измерения координат обнаруженных дефектов. Прибор работает в качестве элемента автоматизированных линий и механических установок. Его активно используют в машиностроении, строительстве, энергетической и иных отраслях. Поверка дефектоскопа ультразвукового ИНТРОТЕСТ-2 проводится в лаборатории, аккредитованной в области метрологии и обслуживания, а именно Метрология Сервис, сам процесс занимает от 1 до 5 дней.
Принцип действия дефектоскопов заключается в измерении амплитудных и временных параметров электрических импульсов ультразвукового пьезоэлектрического преобразователя и основан на излучении в направлении объекта контроля импульсных ультразвуковых колебаний, вводимых в объект контроля от ультразвуковых пьезоэлектрических преобразователей через промежуточные звукопроводящие среды, с последующей регистрацией ультразвуковым пьезоэлектрическим преобразователем (далее — ПЭП) импульсных ультразвуковых колебаний, прошедших или отраженных от дефекта или раздела двух сред, в результате взаимодействия с объектом контроля. Глубина (координата) залегания дефектов и толщина объектов контроля рассчитываются дефектоскопами на основании измеренных временных параметров электрических импульсов ПЭП и вводимой с клавиатуры информации о параметрах ПЭП, объекте контроля и звукопроводящей среды.
Дефектоскопы являются: по области применения — дефектоскопами общего назначения, по конструктивному исполнению — стационарными, по устойчивости к механическим воздействиям — обыкновенными, по степени участия оператора в процессе ультразвукового неразрушающего контроля — автоматизированными или ручными.
Электронный блок дефектоскопов представляет собой промышленный компьютер с несколькими (от одной до восьми) ультразвуковыми измерительными платами дефектоскопических каналов, платой устройства синхронизации и платой ввода-вывода управляющих сигналов. Каждый дефектоскопический канал оборудован генератором импульсов возбуждения ПЭП, усилителем электрических импульсов ПЭП, аналогово-цифровым преобразователем (далее -АЦП), устройством синхронизации и устройством обработки информации на базе микропроцессора. Для излучения и приема импульсных ультразвуковых колебаний к дефектоскопическим каналам подключается ПЭП из комплекта ультразвуковых преобразователей дефектоскопа.
Ультразвуковые преобразователи из комплекта дефектоскопов являются прямыми, совмещенными, иммерсионными ПЭП общего назначения, в комплект входят ПЭП для дефектоскопии и толщинометрии. Условное обозначение ПЭП из комплекта дефектоскопов соответствует требованиям Приложения 2 ГОСТ 26266-90, основные показатели соответствуют требованиям таблицы 1 ГОСТ 26266-90.
Дефектоскопы реализуют эхо-импульсный, зеркально-теневой и теневой методы ультразвукового неразрушающего контроля. Дефектоскопы позволяют измерять толщину объекта контроля эхо-методом и локальным методом свободных колебаний (далее — резонансный метод), а также регистрировать в памяти прибора параметры настройки и информацию о дефектах.
Дефектоскопы выпускается в двух исполнениях — в виде электронного блока с встроенными монитором и клавиатурой, или в виде электронного блока, к которому подключаются внешние монитор и клавиатура.

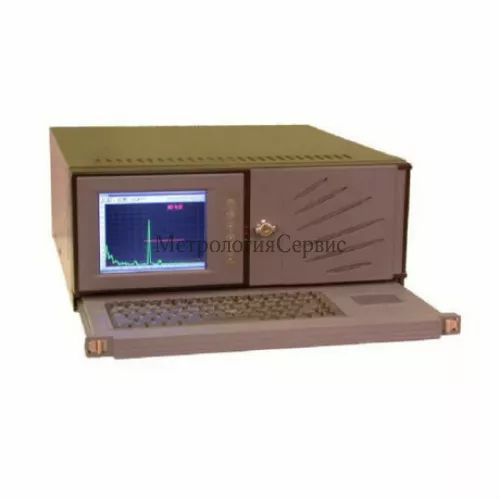

Общий вид дефектоскопов с встроенными монитором и клавиатурой приведен на рисунке 1, общий вид ПЭП приведен на рисунке 2, схема пломбировки корпуса дефектоскопов приведена на рисунке 3.
Поверка дефектоскопа ультразвукового ИНТРОТЕСТ-2
Работа дефектоскопов осуществляется под управлением встроенного программного обеспечения (далее — ВПО), которое отдельно от дефектоскопов не функционирует.
Метрологически значимая часть (далее — МЗЧ) ВПО дефектоскопов вынесена в несколько вспомогательных файлов (библиотек):
- IntegrateDLL.dll и PCUS11DLL.dll содержат функции задания режимов работы и получения информации ультразвуковых измерительных плат;
- USCalcDLL.dll — содержит функции анализа полученной информации;
- USControlsDLL.dll — содержит функции отображения результатов анализа.
После включения дефектоскопов, для начала работы с ВПО, требуется пройти процедуру авторизации пользователя.
При работе с ВПО дефектоскопов отсутствует возможность изменения МЗЧ ВПО. Во время запуска ВПО автоматически проверяет цифровые идентификаторы МЗЧ ВПО. В случае отличия полученных значений от приведенных в таблице, ВПО выводит предупреждающее сообщение и завершает свою работу.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
