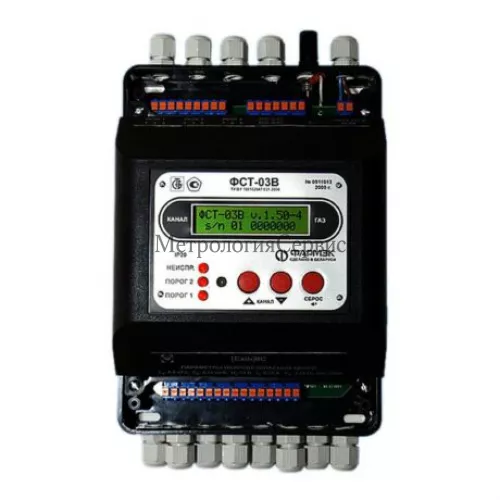

Поверка газоанализатора ФСТ-03

Поверка осуществляется по документу МП. МН 1058-2001 «Газоанализатор ФСТ-03. Методика поверки» утвержденной РУП БелГИМ в 2001 г.

Основные средства поверки:

• ГСО – ПГС СН4 –воздух, ГСО No 3907, СО – воздух, NoNo 4204, 3844, 3847, 3849 ТУ 6-16-2956-92
• Секундомер СОС Пр-2-2, кл.3 ТУ 25-1894.003-90
• Ротаметр РМ—А-0,063Г УЗ, 0-0,63 м3/ч ГОСТ 13045-81
• Вентиль точной регулировки ВТР, АПИ4.463.002
• Трубка поливинилхлоридная (ПВХ), 6х15, ТУ 64-2-286-79

Сведения о методиках (методах) измерений

• Описаны в паспорте 100162047.025-01 ПС

Нормативные документы, устанавливающие требования к газоанализаторам ФСТ-03

• ГОСТ Р52931-08 «Приборы контроля и регулирования технологических процессов. Общие технические условия.
• ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
• ГОСТ 15150-69 « Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
• ТУ РБ 100162047.025-2001 «Газоанализатор ФСТ-03. Технические условия».

Габаритные размеры, мм, не более:
— блока питания и сигнализации 220х160х110
— блока датчика 130х60х40
Масса, кг, не более
— блока питания и сигнализации 2,0
— блока датчика 0,3
Номинальное напряжение питания, В, с номинальной частотой 50 Гц 230
Потребляемая мощность, В?А, не более 20
Диапазон показаний объемной доли метана, % от 0 до 5,00
Диапазон показаний объемной доли пропана, % от 0 до 2,00
Диапазон показаний массовой концентрации оксида углерода, мг/м3 от 0 до125
Диапазон показаний Ех, % НКПР от 0 до 99,9
Диапазон измерения объемной доли метана, % от 0 до 2,50
Диапазон измерения объемной доли пропана, % от 0 до 1,00
Диапазон измерения массовой концентрации оксида углерода, мг/м3 от 10 до 125
Диапазон измерения Ех, % НКПР от 0 до 50
Номинальная цена единицы наименьшего разряда 3-х разрядного индикатора:
— объемной доли метана (пропана), % 0,01
— массовой концентрации оксида углерода, мг/м3 1
— % НКПР Ех 0,1
Пределы допускаемой основной абсолютной погрешности (?д1) измерения
объемной доли метана, % ± 0,25
Пределы допускаемой основной абсолютной погрешности (?д2) измерения
объемной доли пропана, % ± 0,10
Пределы допускаемой основной абсолютной погрешности (?д)Ех % НКПР ± 5
Пределы допускаемой основной относительной погрешности измерения (?д)
массовой концентрации оксида углерода , % ± 25
Предел допускаемой вариации показаний (b),
— при измерении объемной доли метана 0,5 ?д1
— при измерении объемной доли пропана 0,5 ?д2
— при измерении % НКПР Ех 0,5 ?д
— при измерении массовой концентрации оксида углерода 0,5 ?д
Установленные пороги срабатывания сигнализации:
«ПОРОГ 1» — при измерении объемной доли метана, % 1,00
— при измерении объемной доли пропана, % 0,40
— при измерении Ех % НКПР 20,0
— при измерении массовой концентрации оксида углерода, мг/м3 20
«ПОРОГ 2» — при измерении объемной доли метана, % 5,00
— при измерении объемной доли пропана, % 2,00
— при измерении Ех % НКПР 99,0
— при измерении массовой концентрации оксида углерода, мг/м3 100
Пределы допускаемой погрешности срабатывания сигнализации «ПОРОГ1»
и «ПОРОГ2»:
— при измерении объемной доли метана 0,2 ?д1
— при измерении объемной доли пропана 0,2 ?д2
