Генераторы сигналов высокочастотные серии АКИП-3417 (далее по тексту -генераторы) предназначены для воспроизведения сигналов высокочастотных колебаний синусоидальной и прямоугольной формы с различными видами модуляции, а также сигналов стандартных форм: треугольной, импульсной, шумовой, постоянного тока. Поверка генератора АКИП-3417 проводится в лаборатории, аккредитованной в области метрологии и обслуживания, а именно Метрология Сервис, сам процесс занимает от 1 до 5 дней.
Поверка генератора АКИП-3417
Генераторы представляют собой лабораторные многофункциональные измерительные приборы, генерация сигнала на выходе «А» основана на технологии ФАПЧ (фазовая автоподстройка частоты), генерация сигнала на выходе «В» (кроме модификации АКИП-3417/3) основана на технологии прямого цифрового синтеза.

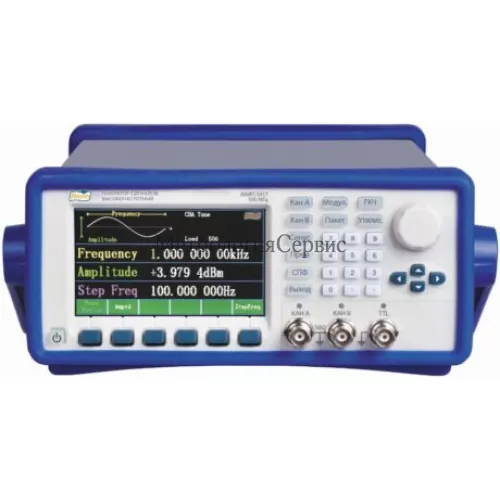

На передней панели генератора находится цветной жидкокристаллический дисплей, функциональные кнопки для выбора формы генерируемого сигнала и типа модуляции, кнопки управления меню, а также цифровые кнопки, кнопки со стрелками и вращающийся регулятор для задания значений параметров выходного сигнала. В нижней части панели расположены выходные разъемы.
На задней панели генераторов расположены разъем для подключения шнура питания, разъемы интерфейсов USB и RS-232 для подключения генераторов к ПК, входные разъемы для внешней опорной частоты 10 МГц, сигнала внешней синхронизации, модуляции и запуска, вход встроенного частотомера для контроля частоты сигнала (только для модификации АКИП-3417) и выход разъем внутреннего опорного генератора 10 МГц.
Генераторы выпускаются в следующих модификациях: АКИП-3417, АКИП-3417/1, АКИП-3417/2, АКИП-3417/3, которые отличаются верхней границей диапазона частот, количеством каналов и набором функций.
Внешний вид генераторов и место нанесения знака утверждения типа приведены на рисунке 1. Вид задней панели генераторов и схема пломбировки от несанкционированного доступа приведены на рисунке 2. Для пломбировки используется один из крепежных винтов на задней панели.
Программное обеспечение
Программное обеспечение (ПО) генераторов установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «средний» в соответствии с Р 50.2.077-2014.
Особенности и краткие характеристики генератора:
- 2 независимых канала (кан А/ В)
- Диапазон частот: 1 мкГц…500 МГц (канал A- синус), 1 мкГц…10 МГц (канал B), макс. разрешение 1 мкГц
- Канал A (система ФАПЧ): синус, прямоугольник
- Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.)
- Вых. уровень (кан А/ В): 1 мВпик…10 Впик (50 Ом)/ -127 дБм… + 13 дБм
- Внутренний опорный генератор: ±1х10-6
- Виды модуляции (кан В): АМ, ЧМ, ЧМн, ФМн
- Функции (кан В): свипирование (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы
- Графический ЖК-дисплей с диагональю 9 см.(TFT, отображение 10 параметров выходного сигнала)
- Интерфейсы: USB, RS-232 (опция: GPIB)
Какая цена Поверка генератора АКИП-3417? Чтобы получить информацию о стоимости «Поверка генератора АКИП-3417», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.
