Поверка генератора комплексной проверки системы регулирования скорости КПСРС 6.2

Name: Поверка генератора комплексной проверки системы регулирования скорости КПСРС 6.2
Brand: ООО СТИВ
Price: 7200 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка генератора комплексной проверки системы регулирования скорости КПСРС 6.2

Номер в ГРСИ РФ:

46904-11

Производитель / заявитель:

ООО СТИВ

Методика поверки:

МП-РТ-30/441-2011

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 7200 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка генератора комплексной проверки системы регулирования скорости КПСРС 6.2

Назначение: для формирования одно-, двух- и трехчастотных сигналов от рельсовой цепи через индуктивную рамку; формирования тестовых сигналов скорости поезда для датчика типа ДС (датчик скорости); формирования тестовых сигналов скорости поезда для датчика типа ДВШ (датчик вращения шестерни) с преобразователями ИС (блок измерения скорости) и ИСГ (преобразователь измерения скорости) в синхронном режиме; формирования тестовых сигналов скорости поезда для датчика типа ДВШ с преобразователями ИСГ в синхронном и асинхронном режиме; формирования тестовых временных интервалов включения/выключения сигнала рамки; измерения временных выдержек срабатывания и отпускания электромагнитных реле.

Поверка генератора комплексной проверки системы регулирования скорости КПСРС 6.2

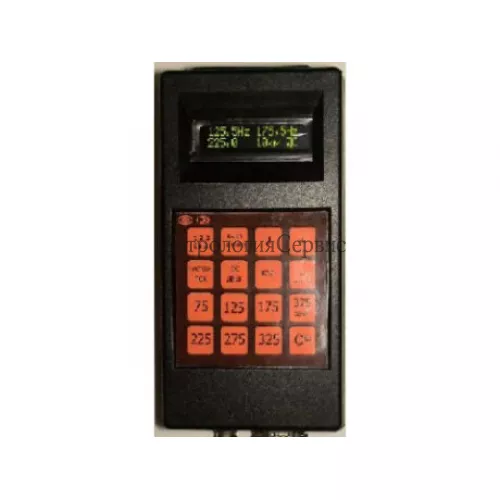

Генератор представляет собой микропроцессорный формирователь тестовых сигналов. Функционально выполнен на базе микроконтроллера с внутренним постоянным запоминающим устройством (ПЗУ) программ и данных, и состоит из трех генераторов: трехканального синусоидального генератора; одноканального генератора прямоугольных двуполярных импульсов; двухканального генератора прямоугольных импульсов положительной полярности. Разъемы выходов сигналов расположены в нижней части корпуса генератора.

Принцип действия трехканального синусоидального генератора с выходом на индуктивную рамку (выход 1) основан на формировании рассчитанного мгновенного значения синусоидального сигнала в реальном масштабе времени, преобразовании его в аналоговую форму с помощью двенадцатиразрядного цифро-аналогового преобразователя (ЦАПа), аналоговой фильтрации фильтром восьмого порядка и формировании выходного сигнала токовым усилителем в режиме стабилизации тока.

Установка параметров синусоидального сигнала генератора по току и частоте осуществляется кнопками на передней панели, там же расположен жидкокристаллический индикатор, отображающий заданные параметры.

Принцип действия одноканального генератора прямоугольных двуполярных импульсов (канал ДС, выход 2) основан на формировании прямоугольного сигнала заданной частоты и скважности с помощью шестнадцатиразрядного таймера микроконтроллера, усиления аналоговым усилителем. Сформированный сигнал может быть изменен кнопками на лицевой панели только по частоте. Частотные параметры сигналов кварцованы.

Принцип действия двухканального генератора прямоугольных импульсов положительной полярности (канал ДВШ, ИСГ) основан на формировании прямоугольного сигнала заданной частоты и скважности с помощью шестнадцатиразрядного таймера микроконтроллера с последующей передачей на мощный формирователь ТТЛ уровня. Данный сигнал поступает на третий выход генератора. Для каналов ДВШ с преобразователем ИСГ, сигнал с того же шестнадцатиразрядного таймера и дополнительного шестнадцатиразрядного таймера поступает на оптически развязанные ТТЛ выходы, далее прямоугольный сигнал поступает на четвертый и пятый выход генератора. Прямоугольные сигналы на этом выходе по частоте могут меняться синхронно (синхронный режим) или асинхронно, в соответствии с выбранным номером бандажа колеса (асинхронный режим).

Какая цена Поверка генератора комплексной проверки системы регулирования скорости КПСРС 6.2? Чтобы получить информацию о стоимости «Поверка генератора комплексной проверки системы регулирования скорости КПСРС 6.2», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП — РТ — 30/441 — 2011 «Генераторы комплексной проверки системы регулирования скорости КПСРС 6.2. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «Ростест-Москва» в феврале 2011 г.

Основное оборудование необходимое для поверки:

Наименование рабочих эталонов и вспомогательных средств измерений	Основные технические характеристики
	пределы измерения	Класс, разряд, погрешность
1	2	3
Осциллограф цифровой МО 6104А Agilent	Частотный диапазон от 0,001 Гц до 1 ГГц	Относительная погрешность коэффициента отклонения по вертикали ± 0,2 ^°/о; относительная погрешность коэффициента развертки ± о,001 s °i°
Стандарт частоты рубидиевый GPS-12RR	5, 10 МГц	Погрешность установки частоты ± 5 • 10^-10 за 1 год
Частотомер универсальный СТ\ГГ-90 ХЕ	Частотный диапазон от 0,001 до 46 ГГц	± 5 • 10^-10 с внешней опорной частотой за 1 год
Мультиметр цифровой Agi- lent 34401А	Диапазон измерения от 100 мВ до 1000 В	0,0002°/о от измеряемой величины
Источник питания Б5-49	Диапазон выхода напряжения от 0,1 до 99,9 В	f (0,5^°/о Пуст + 0,1% Имакс)В

Параметры выхода (индуктивной рамки):

Число каналов -3;

Диапазон частот — от 20 до 500 Гц;

Пределы допускаемой абсолютной погрешности установки частоты : 0,2 Гц;

Диапазон установки силы тока — от 0,006 до 0,1 А;

Пределы допускаемой относительной погрешности установки силы тока f З ^°/о; Диапазон времени включения/выключения сигнала — от 0,3 до 25 с;

Пределы допускаемой абсолютной погрешности времени включения/вьпстпочения сигнала f 0,01 с; Диапазон электрического сопротивления нагрузки — от 15 до 25 Ом;

Форма сигнала — синусоидальная.

Параметры выхода ДС (датчик скорости):

Диапазон установки частоты — от 0 до 544,5 Гц;

Пределы допускаемой относительной погрешности установки частоты f 1 °/о; Амплитуда сигнала — не менее 100 мВ;

Сопротивления нагрузки — 100 Ом :1:5 ^°/о ;

Параметры сигнала — меандр, положительная и отрицательная полярность.

Параметры выхода ДВШ (датчик вращения шестерни): Диапазон установки частоты — от 0 до 972 Гц ;

Пределы допускаемой относительной погрешности установки частоты : 1 °/о; Амплитуда сигнала — не менее 1,0 В;

Сопротивления нагрузки — 1,0 кОм f 5^°/о;

Параметры сигнала — прямоугольная форма, полярность положительная.

Параметры выходов ИСГ (измеритель скорости):

Диапазон установки частоты — от 0 до 972 Гц;

Пределы допускаемой относительной погрешности установки частоты f 1 °/о; Амплитуда сигнала — не менее 1,0 В;

Сопротивления нагрузки — 10 кОм f 5°/о;

Параметры сигнала — прямоугольная форма, меандр, полярность положительная.

Технические характеристики:

Масса — не более 500 г;

Габариты (длинна ^Х ширина ^Х высота) — не более 200Х100Х50 мм.
