Поверка источника питания постоянного тока Б5-71-ПРО (Б5-71/1-ПРО, Б5-71/2-ПРО, Б5-71/3-ПРО, Б5-71/4-ПРО)

Name: Поверка источника питания постоянного тока Б5-71-ПРО (Б5-71/1-ПРО, Б5-71/2-ПРО, Б5-71/3-ПРО, Б5-71/4-ПРО)
Brand: ООО Профигрупп
Price: 2000 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка источника питания постоянного тока Б5-71-ПРО (Б5-71/1-ПРО, Б5-71/2-ПРО, Б5-71/3-ПРО, Б5-71/4-ПРО)

Номер в ГРСИ РФ:

42467-09

Производитель / заявитель:

ООО Профигрупп

Методика поверки:

МП ВНИИМС

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 2000 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка источника питания постоянного тока Б5-71-ПРО (Б5-71/1-ПРО, Б5-71/2-ПРО, Б5-71/3-ПРО, Б5-71/4-ПРО)

Назначение: для воспроизведения напряжений постоянного тока, нормированных по стабильности и пульсациям, и измерения выходных напряжения силы постоянного тока. Могут применяться в лабораторных условиях при поверке средств измерений, ремонте и эксплуатации широкого спектра радиотехнических устройств.

Поверка источника питания постоянного тока Б5-71-ПРО (Б5-71/1-ПРО, Б5-71/2-ПРО, Б5-71/3-ПРО, Б5-71/4-ПРО)

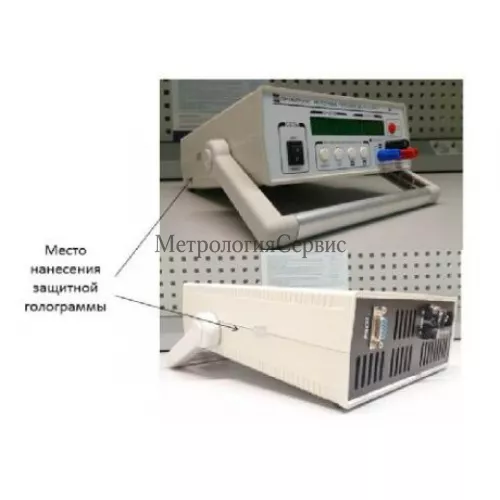

Источник питания выполнен в виде отдельного переносного прибора.

Принцип действия заключается в следующем:

Сетевое напряжение через сетевой фильтр подается на высоковольтный выпрямитель, где преобразуется в постоянное напряжение величиной порядка 300 В. Это высокое постоянное напряжение преобразуется с помощью высокочастотного регулируемого преобразователя в пониженное напряжение, величина которого зависит от режима работы и нагрузки прибора. Данное пониженное напряжение преобразуется в выходное напряжение с заданными параметрами, устанавливаемыми переменными резисторами на передней панели прибора.

Режим стабилизации автоматически устанавливается в зависимости от соотношения величины сигналов, пропорциональных выходному напряжению или току.

Формируемые источником питания электрические величины в соответствующем виде через выходной фильтр подаются на выходные клеммы прибора. Выходное напряжение и напряжение, снимаемое с датчика тока, поступают на схему индикации, где эти сигналы измеряются и значения измеренных величин в цифровом виде выводятся на светодиодные индикаторы , расположенные на передней панели.

Источники питания снабжены системой вентиляции с малым уровнем собственных шумов и терморегулированием, а также системой защиты от перегрузок и термозащитой.

Какая цена Поверка источника питания постоянного тока Б5-71-ПРО (Б5-71/1-ПРО, Б5-71/2-ПРО, Б5-71/3-ПРО, Б5-71/4-ПРО)? Чтобы получить информацию о стоимости «Поверка источника питания постоянного тока Б5-71-ПРО (Б5-71/1-ПРО, Б5-71/2-ПРО, Б5-71/3-ПРО, Б5-71/4-ПРО)», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка источников питания осуществляется в соответствии с документом «ГСИ. Источники питания постоянного тока Б5-71-ПРО (Б5-71/1-ПРО, Б5-?1/2-ПРО, Б5-71/3-ПРО, 6571/4-ПРО). Методика поверки» _{утвержденным} ФГУП «ВНИИМС» в октябре 2009 г.

Основные средства поверки:

Калибраторы универсальные F1uke 5520А; диапазон постоянного напряжения 0-1000,000 В, Пределы основной допускаемой абсолютной погрешности 0,0000 1 8П_ИЗМ+О,ООООI 5Т3, диапазон силы постоянного тока 0-20,5 А, Пределы основной допускаемой абсолютной погрешности 0,001 А_изм+0,ООООЗАВ, (изм. — измеренное значение; в — значение верхнего предела).

Межповерочный интервал —1 год.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ПГПП.436237.003 ТУ «Источники питания постоянного тока Б5-71-ПРО. Технические условия».

Техническая характеристика	Б5-71/1-ПРО	Б5-71/2-ПРО	Б5-71/3-ПРО	Б5-7114-ПРО
Диапазон установки и измерений выходного напряжения постоянного тока, В	0,1-30	0,2-50	0,1-80	0,2-75
Минимальная дискретность установки напряжения, В	0,007	0,012	0,1	0,018
Пределы абсолютной погрешности	(О,ОО2П+О, 1)
установки выходного напряжения в	(Пуст — установленное значение выходного
режиме стабилизации напряжения, В	напряжения)

Пределы абсолютной погрешности измерений выходного напряжения, В	±(0,002И_УСТ+0,1)
Нестабильность выходного напряжения при изменении напряжения питания в пределах ±22 В от номинального значения в режиме стабилизации напряжения, В, не более	± (0,001 Илвакс) (Имакс — верхний предел выходного напряжения)
Нестабильность выходного напряжения при изменении тока нагрузки в пределах 0^—0,9IМаКс в режиме стабилизации напряжения, В, не более	±(0,001 Имакс+0,02) где цмакс — максимальное выходное напряжение
Пульсация выходного напряжения в режиме стабилизации напряжения, мВ, не более: эффективное значение амплитудное значение	² 20
Нестабильность выходного напряжения от времени (дрейф выходного напряжения) за 8 ч непрерывной работы и за любые 10 мин из этих 8 ч, исключая время установления рабочего режима, В, не более	±(0,001 Имакс+0,07)
Диапазон установки и измерений силы выходного постоянного тока, А	0,01—10,00	0,02—6,00	0,01-20,00	0,03-4,00
Минимальная дискретность установки силы тока, А	0,005		0,01 при I<9,99 А 0,1 при I>10А	0,005
Пределы абсолютной погрешности установки выходной силы тока в режиме стабилизации тока, А	±(0,01 макс+0,05) где ¹макс — максимальный выходной ток
Пределы абсолютной погрешности измерений силы тока, А	±(0,01I_Макс+0,05)
Нестабильность выходной силы тока при изменении напряжения питания в пределах ±22 В от номинального значения в режиме стабилизации тока, А, не более	± (О,00 Ii_макс+О,О5)
Нестабильность выходной силы тока при изменении напряжения на нагрузке в пределах 0-0,9И_Ма_кс в режиме стабилизации тока, А, не более	0001 ~+0,05) +( , макс 0001 ~+0,05)
Пульсация выходного тока в режиме стабилизации тока, мА, не более, эффективное значение	5
Нестабильность выходного тока от времени (дрейф выходного тока) за 8 ч непрерывной работы и за любые 10 мин из этих 8 ч, исключая время	± (0,001Iмакс+0,05)

установления рабочего режима, А, не более
Нестабильность выходного тока при изменении температуры на 10^°С в режиме стабилизации тока, А	±(0,002 1макс+0,02)
Величина превышения тока или напряжения при переходе из режима стабилизации напряжения в режим стабилизации тока и наоборот, А, В, не более	0,1
