Услуга - Поверка манометра дифференциального показывающего Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic

Номер в ГРСИ РФ:

78577-20

Производитель / заявитель:

Dwyer Instruments

Методика поверки:

РТ-МП-5766-443-2019

Межповерочный интервал:

2 года

Стоимость оказания услуг:

от 800 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка манометра дифференциального показывающего Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic

Назначение: для измерений дифференциального и избыточного давлений.

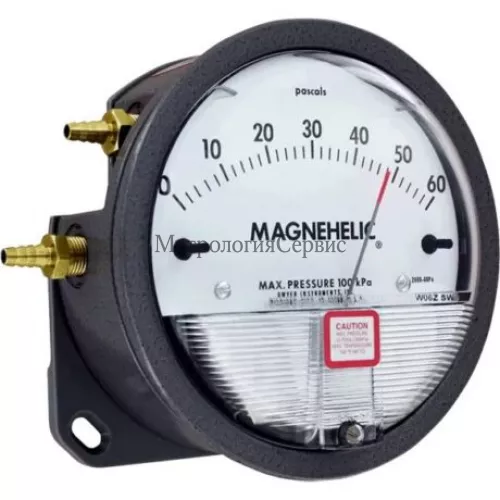

Поверка манометра дифференциального показывающего Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic

Принцип действия манометров дифференциальных показывающих Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic (далее — манометры) заключается в следующем: под воздействием давления происходит смещение диафрагмы и калиброванной пластинчатой пружины, вызывающих изменение напряжённости магнитного поля. Спираль свободно перемещается пропорционально напряжённости магнитного поля, смещая стрелку относительно шкалы.

Манометры представляют собой однострелочные приборы в алюминиевом, латунном или стальном корпусе с чувствительным элементом в виде диафрагмы. Диафрагма связана пластинчатой калиброванной пружиной с магнитом, расположенным вблизи спирали. Спираль имеет высокую магнитную проницаемость и совмещается с линиями магнитного поля, сохраняя, таким образом, минимальный зазор между внешней кромкой спирали и магнитом.

Корпуса манометров выполнены в неразборном исполнении.

Возможно изготовление манометров со шкалами с единицами измерений давления: Па, кПа, кгс/м2 и другими, разрешенными к применению на территории РФ.

Манометры Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Minihelic II и Capsuhelic представляют собой простые дифференциальные манометры, различающиеся небольшими конструктивными особенностями.

Манометры Photohelic, Capsu-Photohelic, Mini-Photohelic имеют сигнализирующее устройство, выполненное в виде электрических контактов, которое можно установить на любое значение давления в пределах шкалы манометров, обеспечивая включением и выключением контактов управление внешними электрическими цепями в схемах сигнализации, автоматики.

Манометры с обозначением Mini имеют меньшие габаритные размеры и массу.

Программное обеспечение

отсутствует.

Какая цена Поверка манометра дифференциального показывающего Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic? Чтобы получить информацию о стоимости «Поверка манометра дифференциального показывающего Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу РТ-МП-5766-443-2019 «ГСИ. Манометры дифференциальные показывающие Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic. Методика поверки», утверждённому ФБУ «Рос-тест-Москва» 05 ноября 2019 года.

Основные средства поверки:

микроманометр жидкостный компенсационный с микроманометрическим винтом МКВК-250, с диапазоном измерений от 0 до 2500 Па, с КТ 0,02 (регистрационный номер в Федеральном информационном фонде 22995-02);
задатчик разрежения Метран-503 Воздух с диапазоном задания разрежения от минус 0,25 до минус 63 кПа, КТ 0,02 (регистрационный номер в Федеральном информационном фонде 25940-03);
мановакуумметр грузопоршневой МВП-2,5 с диапазонами измерений от минус 95 до 250 кПа, КТ 0,05 (регистрационный номер в Федеральном информационном фонде 1652-99);
калибратор давления пневматический Метран-505 Воздух с диапазоном воспроизведения разности давлений от 5 до 25000 Па, КТ 0,02 (регистрационный номер в Федеральном информационном фонде 42701-09);
задатчик давления Воздух-4000 с диапазоном воспроизведения избыточного давления от 0,02 до 40 кПа, КТ 0,02 (регистрационный номер в Федеральном информационном фонде 12143-04);
измеритель давления цифровой ИДЦ-2 с ВПИ 2, 5, 10,20, 50, 100 кПа, с ПГ ±0,05 % (регистрационный номер в Федеральном информационном фонде 63612-16);
манометр избыточного давления грузопоршневой класса точности 0,01 МП-2,5 с диапазоном измерений от 0 до 250 кПа (регистрационный номер в Федеральном информационном фонде 31703-06);
калибратор контроллер РРС-4 с диапазоном измерений от минус 100 до 700 кПа, с ПГ ±0,01 % (регистрационный номер в Федеральном информационном фонде 27758-04);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на средство измерений.

Сведения о методах измерений

изложены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 104 Па
Техническая документация изготовителя «DWYER INSTRUMENTS, Inc.»

Наименование характеристики	модификация
Наименование характеристики	Mini-Photohelic,	Magnehelic-НА	Photohelic	Capsu-Photohelic
Габаритные размеры, диаметрхдлина, мм, не более	127x79,38	120,65x42,86	127x209,55	127x233,36
Масса, кг, не более	0,652	0,510	до 1,810 в зависимости от исполнения	до 5,050 в зависимости от исполнения
Рабочая среда	неагрессивные, агрессивные, некристаллизирующиеся газы
Диапазон рабочих температур, °С	от +7 до +50	от -6 до +60	от +7 до +50	от +7 до +50
Условия хранения: -относительная влажность, % -температура окружающей среды, °С	от 30 до 80 от -55 до +70
