Заказать Поверка преобразователей измерительных E9321A, E9322A, E9323A, E9325A, E9326A, E9327A
Назначение: для измерений пикового и среднего значений мощности ВЧ и СВЧ колебаний в коаксиальных трактах в комплекте с блоками измерительными ваттметров.
Поверка преобразователей измерительных E9321A, E9322A, E9323A, E9325A, E9326A, E9327A
Принцип действия преобразователя измерительного основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов в напряжение постоянного тока диодной сборкой из двух встречно включенных СВЧ диодов, подключенных к нагрузочному СВЧ резистору. С выхода диодов сигнал поступает на фильтр низких частот (далее — ФНЧ) с переключаемой («Low», «Medium», «High» и «Off») полосой пропускания. Каждый преобразователь измерительный состоит из двух измерительных частей. Одна часть предназначена для измерений средних значений мощности немодулированных колебаний (режим измерений «Усреднение»), вторая — для измерений пиковых значений мощности (режим измерений «Нормальный»).
В режиме измерений «Усреднение» сигнал с выхода ФНЧ поступает на вход усилителя-модулятора, где преобразуется в меандр и поступает на усилитель с переключаемым коэффициентом усиления. Значения коэффициента усиления определяет поддиапазон измеряемой мощности. Амплитуда напряжения пропорциональна мощности, поступающей на вход преобразователя. По кабелю соединительному сигнал поступает на вход измерительного блока ваттметра.
В режиме измерений «Нормальный» сигнал с выхода ФНЧ поступает на вход дифференциального усилителя. Далее по кабелю соединительному сигнал поступает на вход измерительного блока ваттметра.
Блок измерительный ваттметра производит вычисление и отображение результатов измерений мощности с использованием значений калибровочных коэффициентов преобразователя, поправок на нелинейность, температурных поправок и поправок на ширину полосы пропускания фильтров, хранящихся во встроенном ППЗУ преобразователя. Поправочные коэффициенты автоматически считываются при подключении преобразователя блоками измерительными.
Значения ширины полосы пропускания ФНЧ преобразователей измерительных
Модификация
преобразователя
измерительного |
Полоса пропускания |
«Off» |
«High» |
«Medium» |
«Low» |
E9321A или E9325A |
300 кГц |
300 кГц |
100 кГц |
30 кГц |
E9322A или E9326A |
1,5 МГц |
1,5 МГц |
300 кГц |
100 кГц |
E9323A или E9327A |
5 МГц |
5 МГц |
1,5 МГц |
300 кГц |

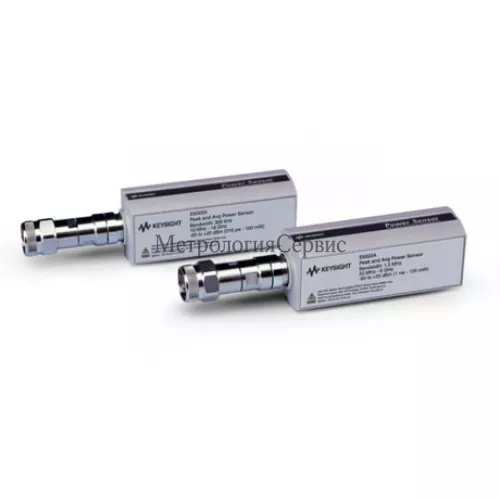

Конструктивно преобразователи измерительные представляют собой моноблоки продолговатой формы без органов управления и дисплея. На передней стенке корпуса измерительного преобразователя расположен коаксиальный соединитель, на задней стенке -специализированный разъем для подключения кабеля обмена измерительной информацией с блоком измерительным. Внутри корпуса установлен модуль с установленными в нем диодным детектором, усилителем-модулятором и ППЗУ.
Преобразователи измерительные E9321A, E9322A, E9323A, E9325A, E9326A, E9327A отличаются диапазоном рабочих частот СВЧ модуля, диапазоном измеряемых значений мощности, шириной полосы пропускания ФНЧ и коэффициентом усиления дифференциального усилителя.
Преобразователи измерительные E9321A, E9322A, E9323A, E9325A, E9326A, E9327A совместимы с блоками измерительными ваттметров E4416A, E4417A (с кабелем E9288), N1911A, N1912A.
Какая цена Поверка преобразователей измерительных E9321A, E9322A, E9323A, E9325A, E9326A, E9327A? Чтобы получить информацию о стоимости «Поверка преобразователей измерительных E9321A, E9322A, E9323A, E9325A, E9326A, E9327A», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
