Заказать Поверка преобразователей уровня радиоволновых БАРС 351И.ХХ
Назначение: для бесконтактного измерения уровня жидких продуктов в технологических и товарных резервуарах при учетно-расчетных и технологических операциях с последующей передачей результата в виде кодированного сигнала по линии связи.
Поверка преобразователей уровня радиоволновых БАРС 351И.ХХ
Принцип действия преобразователя уровня состоит в излучении непрерывного частотно-модулированного радиосигнала в направлении поверхности продукта, уровень которого измеряется, и приеме сигнала, отраженного от поверхности продукта. При этом измеряется расстояние от поверхности продукта до преобразователя уровня и осуществляется пересчет этого расстояния в значение уровня с последующей передачей результата в виде кодированного сигнала последовательного интерфейса RS 485 по линии связи в автоматизированные системы сбора и обработки данных и управления.
Преобразователь уровня выполнен по одноантенной схеме (одна приемопередающая антенна).
Преобразователь уровня имеет двадцать исполнений:

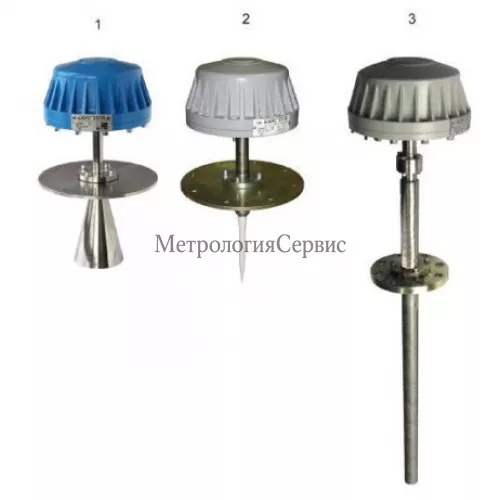

- Исполнения БАРС 351И.00; БАРС 351И.02; БАРС 351И.04; БАРС 351И.06; БАРС 351И.08; БАРС 351И.10; БАРС 351И.20; БАРС 351И.22; БАРС 351И.24; БАРС 351И.26; БАРС 351И.28; БАРС 351И.30 имеют рупорную антенну, с разной длиной волноводов и разную толщину монтажного фланца;
- Исполнения БАРС 351И.12; БАРС 351И.14, БАРС 351И.32; БАРС 351И.34 имеют стержневую антенну, с разной длиной волноводов и разную толщину монтажного фланца;
- Исполнения БАРС 351И.16; БАРС 351И.18 БАРС 351И.36; БАРС 351И.38 имеют трубу-волновод и разную толщину монтажного фланца.
Указанные исполнения обеспечивают возможность применения преобразователя уровня на резервуарах различной конструкции, с контролируемым продуктом, имеющим различные характеристики, а также находящимся под различным избыточным давлением.
В преобразователе уровня исполнений БАРС 351И.00; БАРС 351И.02; БАРС 351И.04; БАРС 351И.06; БАРС 351И.08; БАРС 351И.10; БАРС 351И.12; БАРС 351И.14; БАРС 351И.16; БАРС 351И.18 используется протокол передачи кодированного сигнала по линии связи, разработанный ООО предприятие“КОНТАКТ-1”
В преобразователе уровня исполнений БАРС 351И.20; БАРС 351И.22; БАРС 351И.24; БАРС 351И.26; БАРС 351И.28; БАРС 351И.30; БАРС 351И.32; БАРС 351И.34; БАРС 351И.36; БАРС 351И.38 используется стандартизованный протокол передачи кодированного сигнала по линии связи ModBus RTU.
Преобразователь уровня является взрывозащищенным электрооборудованием с видом взрывозащиты «взрывонепроницаемая оболочка» и имеет маркировку «1EхdIIBT4 Х».
Программное обеспечение
Преобразователь уровня исполнений БАРС 351И.00; БАРС 351И.02; БАРС 351И.04; БАРС 351И.06; БАРС 351И.08; БАРС 351И.10; БАРС 351И.12; БАРС 351И.14; БАРС 351И.16; БАРС 351И.18 функционирует под управлением программного обеспечения 643.ЮЯИГ.00002-01 «Преобразователь уровня радиоволновый БАРС351.ХХ. Программное обеспечение» (ПО БАРС 351), которое является комплексом программ и включает себя следующие компоненты: 643.ЮЯИГ.00003-01 «Программа БАРС351 ЦОС» и 643. ЮЯИГ. 00004 01 «Программа БАРС351 ХОСТ».
Таблица 1 — Идентификационные данные ПО |
БАРС 351 |
Наименование
ПО |
Обозначение
ПО |
Номер версии ПО (идентификационный номер) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
«Преобразователь уровня радиоволновый БАРС 351.ХХ. Программное обеспечение» |
643.ЮЯИГ. 00002-01 |
|
|
|
«Программа БАРС 351 ЦОС» |
643.ЮЯИГ. 00003-01 |
6 |
25293 |
CRC-16 |
«Программа БАРС 351 ХОСТ» |
643.ЮЯИГ. 00004-01 |
6 |
37944 |
CRC-16 |
Преобразователь уровня |
исполнений БАРС 351И.20; |
БАРС 351И.22; БАРС 351И.24; |
БАРС 351И.26; БАРС 351И.28; БАРС 351И.30; БАРС 351И.32; БАРС 351И.34; БАРС 351И.36; БАРС 351И.38 функционирует под управлением программного обеспечения 643.ЮЯИГ.00013-01 «Преобразователь уровня радиоволновый БАРС 35хИ ModBus. Программное обеспечение» (ПО БАРС 35хИ ModBus), состоящим из компонента 643. ЮЯИГ. 00011-01 «Программа БАРС 35хИ».
Таблица 2 — Идентификационные данные |
ПО БАРС 35х] |
И ModBus |
Наименование
ПО |
Обозначение
ПО |
Номер версии ПО (идентификационный номер) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
«Преобразователь уровня радиоволновый БАРС 35хИ ModBus. Программное обеспечение» |
643.ЮЯИГ.
00013-01 |
|
|
|
«Программа БАРС 35хИ» |
643.ЮЯИГ.
00011-01 |
1 |
28749 |
CRC-16 |
Уровень защиты ПО БАРС 351 и ПО БАРС 35хИ ModBus от непреднамеренных и преднамеренных изменений соответствует уровню «С» (по МИ 3286-2010).
Какая цена Поверка преобразователей уровня радиоволновых БАРС 351И.ХХ? Чтобы получить информацию о стоимости «Поверка преобразователей уровня радиоволновых БАРС 351И.ХХ», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
