Назначение: для непрерывных измерений уровня, температуры и плотности нефтепродуктов, уровня и температуры подтоварной воды в резервуарах автозаправочных станций (далее — АЗС) и нефтебаз, вычислений объёма и массы нефтепродуктов при хранении, а также отпущенных и полученных в резервуары АЗС и нефтебаз.
Поверка системы измерений массы нефтепродуктов в резервуарах Franklin Fueling Systems
В системах реализован косвенный метод статических измерений массы светлых нефтепродуктов по ГОСТ Р 8.595-2004. В соответствии с ГОСТ Р 8.596-2002 системы относятся к типу ИС-2.
Системы состоят из каналов измерений количества нефтепродуктов, число которых равно числу резервуаров на объекте (АЗС или нефтебаза), а также блоков индикации утечек нефтепродуктов.
Каждый из каналов измерений количества нефтепродуктов состоит из следующих функциональных элементов:
- магнитострикционного зонда модели TSP-LL2 (далее — зонд) уровнемера типа Franklin Fueling Systems, состоящего из закрепленных на стержне зонда измерительных преобразователей температуры (термисторов типа NTC и электронного преобразователя измеренных сигналов в цифровые значения уровня и температуры);

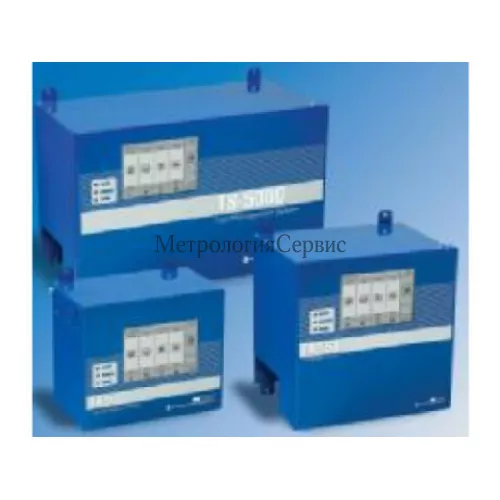

- консоли модификаций TS-5, TS-550, TS-5000, TS-550 evо и CL6 (Colibri), которые показаны на рисунках 2 — 6. Модификации отличаются функциональными возможностями, версией программного обеспечения (ПО) и могут быть оснащены блоками расширения TS-EXPC (11 модулей входа-выхода) и TS-EXPC2 (6 модулей входа-выхода), позволяющими увеличить количество входных и выходных каналов. Блоки расширения не имеют системного ПО и не могут быть использованы без консоли. Консоль CL6 (Colibri) выполнена в виде одноплатного устройства с шестью каналами измерений;
- устройства для определения плотности нефтепродукта (далее — поплавок плотности, показан на рисунке 7) — комплекты поплавков плотности моделей TSP-IGF4D, TSP-IGF4D3 — для бензина и моделей TSP-IDF4D и TSP-IDF4D3 — для дизельного топлива (модели TSP-IGF4D3 и TSP-IDF4D3 не имеет металлизированного покрытия);
- датчиков утечек нефтепродуктов из резервуаров.
Системы оснащаются зондами для установки в горизонтальные цилиндрические резервуары с базовой высотой (диаметром) до 3600 мм. На зонде размещается от одного до трех поплавков (верхний — для измерений уровня нефтепродуктов, нижний — для измерений уровня подтоварной воды и промежуточный — для измерений плотности). Поплавок нефтепродукта и поплавок плотности калибруются как единый комплект.
Аналоговые сигналы от измерительных преобразователей температуры и поплавков зонда поступают в консоль, где преобразуются в цифровой формат. На их основе с помощью встроенного программного обеспечения (ПО) рассчитываются значения уровней нефтепродукта и подтоварной воды, плотности, температуры, объема и массы нефтепродукта.
Консоль может подключаться к компьютеру или по интерфейсу Ethernet, или RS232.
К консоли через модули зондов можно подключать одновременно до 36 зондов, а при наличии расширительного блока — до 72. Также возможно подключение к консоли до 60 датчиков утечки (при наличии расширительного блока — до 120).
Система имеет возможность вычислять объем и массу светлых нефтепродуктов в резервуаре при рабочей температуре, а также объём, приведенный к 20 оС или к 15 оС.
Система позволяет обнаружить утечку нефтепродуктов и подтоварной воды из резервуаров при расходе от 0,378 л/ч на резервуар.
Для обнаружения утечек возможна также комплектация системы следующими моделями датчиков утечек:
- стандартными (с одним логическим выходом):
- TSP-EIS — электрооптические межстенные датчики (инфракрасные);
- TSP-HLS — датчик высокого уровня нефтепродукта (в колодцах);
- TSP-ULS — универсальный датчик жидкости (поплавковое реле);
- Brite Sensors™ (с выходным сигналом в виде последовательного кода);
- TSP-HIS — гидростатический датчик межстенного резервуара;
- TSP-DIS — избирательный датчик межстенного пространства;
- TSP-DTS — избирательный датчик отстойника турбины;
- TSP-DDS — избирательный датчик отстойника раздаточной колонки;
- TSP-MWS — избирательный датчик дозиметрического колодца;
- TSP-XMS — избирательный датчик отстойника раздаточной колонки.
Кроме того могут подключаться другие датчики утечек с аналогичными системными параметрами. Метрологические характеристики датчиков утечек не нормируются. Консоли обеспечивают подачу аварийных сигналов при возникновении нештатных ситуаций.
Вся информация о функционировании системы, результатах измерений и индикации утечек выводится на дисплей консоли, подключенного компьютера и на принтер.
Консоли имеют последовательный интерфейс передачи данных RS-232C, а также могут быть дополнительно оснащены аналоговыми входами 4-20 мА (для подключения датчиков утечек), интерфейсами RS-422/485, USB, Ethernet, которые позволяют подключать различные периферийные устройства, такие как принтер, релейные блоки, ПК (персональный компьютер), и интерфейс CAN для подключения блоков расширения.
Программное обеспечение
Встроенное ПО системы устанавливаемое в консоль системы и позволяет выполнять следующие функции:
- вычислять массу нефтепродукта в резервуарах косвенным методом статических измерений и объём нефтепродукта при рабочей температуре, а также объём, приведенный к 20 оС или к 15 оС;
- формировать отчеты по приёмке и отпуску нефтепродуктов;
- формировать журнал событий;
- обнаруживать утечки нефтепродукта из резервуаров;
- формировать сменные отчеты и балансы;
- вырабатывать сигналы тревоги.
Влияние ПО учтено при нормировании метрологических характеристик системы.
ПО систем делится на метрологически значимую и метрологически не значимую части. Метрологически значимая часть разработана специально для решения задач непрерывного преобразования значений измеряемых параметров — уровня нефтепродукта и подтоварной воды, температуры и плотности нефтепродукта в значения измеряемых объема и массы нефтепродукта. ПО не может быть изменено потребителем.
Системы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты от чтения и записи. В случае установки новой версии ПО, происходит проверка совместимости устанавливаемого ПО для соответствующей модификации консоли и проверка его (ПО) подлинности с помощью цифровой подписи.
Для просмотра и изменения настроечных параметров первичных измерительных преобразователей уровня, температуры и плотности, отображения результатов измерений и результатов расчетов объёма и массы нефтепродуктов в реальном времени на дисплее персонального компьютера используют интернет браузер. Доступ к данным имеет несколько уровней, каждый из которых защищён паролем.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные ПО
Наименование
ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Т5 |
FFS T5 Series |
l.x.x |
* |
* |
Colibri |
FFS Colibri |
l.x.x |
* |
* |
evo |
FFS TS-550 evo |
l.x.x |
* |
* |
х = 0 — 9
* — Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс |
