Назначение: для измерений, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или термоэлектрических преобразователей с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26011-80) или активное сопротивление.
Поверка термометра многоканального ТМ 51ХХ
Принцип действия ТМ основан на измерении и аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через последовательный интерфейс. На табло ТМ и на экране монитора компьютера отображаются результаты измерений в цифровом виде, а также сведения о режиме работы ТМ. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.
ТМ являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущих значений преобразуемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации ТМ производится как с кнопочной клавиатуры, так и с помощью внешнего программного обеспечения (ПО). Связь прибора с компьютером осуществляется по интерфейсу RS-232 или RS-485.
ТМ обеспечивают формирование архива, содержащего массив измеренных значений, состояний реле, даты и времени записи. Копирование созданного архива происходит автоматически при установке в ТМ USB-флеш карты. Обработка скопированного архива данных производится на компьютер с помощью ПО (Data View Stud^).

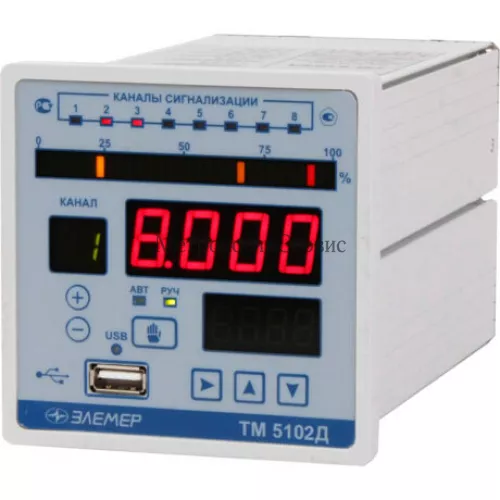

ТМ выпускаются в следующих основных модификациях: ТМ 5102, ТМ 5102Д, ТМ 5103, ТМ 5103Д, ТМ 5104, ТМ 5104Д, ТМ 5122, (ТМ 5122А, ТМ 5122Ех, ТМ 5122Р), различающихся по конструктивному исполнению и по техническим и метрологическим характеристикам. Модификации ТМ имеют следующие исполнения: общепромышленное (ТМ 5122, ТМ 5102, ТМ 5103, ТМ 5104, ТМ 5102 Д, ТМ 5103 Д, ТМ 5104 Д), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (ТМ 5122Ех), повышенной надежности для эксплуатации на объектах АС и ОЯТЦ (ТМ 5102А, ТМ 5103 А, ТМ 5104А, ТМ 5102ДА, ТМ 5103ДА, ТМ 5104ДА, ТМ 5122А).
Приборы модификации ТМ 5102, ТМ 5102 Д, ТМ 5122 имеют четыре входных измерительных каналов и восемь каналов управления (коммутации) электрическими цепями реле, ТМ 5103, ТМ 5103Д — восемь входных измерительных каналов и восемь каналов управления (коммутации) электрическими цепями реле, ТМ 5104, ТМ 5104Д — шестнадцать входных измерительных каналов и восемь каналов управления (коммутации) электрическими цепями реле.
В ТМ предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль ТМ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Внешнее ПО, предназначенное для взаимодействия ТМ с компьютером, не оказывает влияния на метрологические характеристики ТМ. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации ТМ. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии ТМ и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения
Наименование
программного
обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программа просмотра и обработки данных «Data View Studio In-staii» |
Data View Studio Instaill 113. exe. |
1.13 |
АSDDDD30 |
СRС 32 |
Программа настойки приборов по протоколу ModBus |
ModBus Config Instaill 200. exe. |
2.00 |
79F03AA6 |
СRС 32 |
Программа преобразования архива -«Convert Arc 5104» |
Arc 5104^e |
1.00 |
FEA35B7C |
СRС 32 |
Программа настройки приборов ТМ 5122 |
ТМ 5122. ехе |
1.05 |
A4365E9D |
СRС 32 |
