Услуга - Поверка термопреобразователя универсального ТПУ 0304

Номер в ГРСИ РФ:

50519-12

Производитель / заявитель:

ООО НПП ЭЛЕМЕР

Методика поверки:

НКГЖ.411611.001 МП

Межповерочный интервал:

для термопреобра

Стоимость оказания услуг:

от 2100 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка термопреобразователя универсального ТПУ 0304

Назначение: для измерений и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный токовый выходной сигнал и или цифровой сигнал HART-протокола, или цифровой сигнал интерфейса RS-485 с протоколом обмена MODBUS RTU.

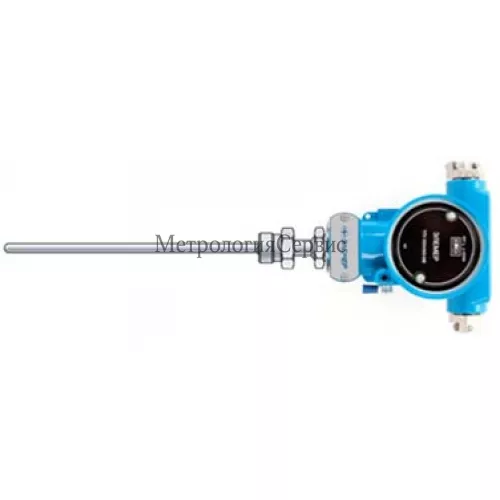

Поверка термопреобразователя универсального ТПУ 0304

Принцип действия термопреобразователей заключается в преобразовании температуры в электрическое сопротивление (для первичных преобразователей температуры термопреобразователей сопротивления) или в термоэлектродвижущую силу (для первичных преобразователей температуры термоэлектрических) и последующем преобразовании сигнала от первичного преобразователя (в зависимости от конструктивного исполнения): в унифицированный сигнал постоянного тока от 4 до 20 мА, в унифицированный сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым выходным сигналом HART-протокола, в цифровой сигнал интерфейса RS-485 с протоколом обмена MODBUS RTU.

Термопреобразователи выпускаются в четырех модификациях — ТПУ 0304/М1, ТПУ 0304/М1-Н, ТПУ 0304/М2-Н, ТПУ 0304/М3-МВ, различающихся по типу выходного сигнала и по конструктивному исполнению.

В состав термопреобразователей входят:

первичные преобразователи температуры;
измерительные преобразователи (ИП): ИП 0304/М1 (для ТПУ 0304/М1), ИП 0304/М1-Н (для ТПУ 0304/М1-Н), ИП 0304/М2-Н (для ТПУ 0304/М2-Н);
измерительные преобразователи ИП 0304/М3-МВ/П, ИП 0304/М3-МВ/ХА или электронный блок ИП 0304/М3-МВ (для ТПУ 0304/М3-МВ);
светодиодный (СД) или жидкокристаллический (ЖК) модули индикации (ТПУ 0304/М2-Н).

В качестве первичных преобразователей (ПП) температуры используются термопреобразователи сопротивления (ТС) по ГОСТ 6651-2009 или термоэлектрические преобразователи (ТП) по ГОСТ 6616-94.

ИП выполнен в виде единого конструктивного узла, который устанавливается в головку термопреобразователя.

ИП и электронный блок являются микропроцессорными устройствами.

Термопреобразователи имеют исполнения:

общепромышленное;
взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в шифре индекса «Ех»;
взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» с добавлением в шифре индекса «Ехd»;
повышенной надежности для эксплуатации на объектах атомных станций (АС) с добавлением в шифре индекса «А»;
морское с добавлением в их шифре индекса «ОМ».

Программное обеспечение

В термопреобразователях предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в микропроцессорный модуль термопреобразователей метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Для взаимодействия термопреобразователей с компьютером используется внешнее программное обеспечение (ПО), которое не оказывает влияния на метрологические характеристики термопреобразователей. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации термопреобразователей. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии термопреобразователей и возникающих в процессе его работы ошибках и способах их устранения.

Идентификационные данные внешнего программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	ТПУ 0304/М1	ТПУ 0304/М1-Н ТПУ 0304/М2-Н	ТПУ 03-4/М3-МВ
Идентификационное наименование ПО	Настройка приборов серии ИПМ 0399/М0, ИП 0304, НКГЖ.00131.001-01	HARTconfig, НКГЖ.00131.001-02	MODBUSconfig, НКГЖ.00133.001-02 REG 0304 V0.0.4 P0LZ_0304_V0.0.4
Номер версии (идентификационный номер) ПО	не ниже 2.0.3	не ниже 11.0	не ниже 1.023
Цифровой идентификатор ПО	по номеру версии

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	ТПУ 0304/М1	ТПУ 0304/М1-Н	ТПУ 0304/М2-Н	ТПУ 03-4/М3-МВ
Идентификационное наименование ПО	МСИС PIC16 LF876_V2.30_ 22.5mA.hex	IP0304M1H_ v12.hex	IP0304M2H_ ver12.hex	0304 C8051 F304 _v.0.0.2
Номер версии (идентификационный номер) ПО	не ниже 2.3	не ниже 12	не ниже 12	не ниже 0.0.2
Цифровой идентификатор ПО	по номеру версии

Какая цена Поверка термопреобразователя универсального ТПУ 0304? Чтобы получить информацию о стоимости «Поверка термопреобразователя универсального ТПУ 0304», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу «Инструкция. Термопреобразователи универсальные ТПУ 0304. Методика поверки. НКГЖ.411611.001МП», утвержденному ГЦИ СИ ФГУП «ВНИИФТРИ» 19.03.2012 г.

Основные средства поверки:

калибраторы температуры эталонные КТ-500 (Рег. №45007-10), диапазон от 50 до 500 °С, пределы погрешности ±(0,05+0,0006-t);
калибраторы температуры эталонные КТ-110 (Рег. №26111-08), диапазон от минус 40 до 110 °С, пределы погрешности ±(0,05+0,0005-t);
калибраторы температуры эталонные КТ-650 (Рег. №45032-10), диапазон от 50 до 650 °С, пределы погрешности ±(0,05+0,0006-t);
калибраторы температуры эталонные КТ-1100 (Рег. №26113-03), диапазон от 300 до 1100 °С, пределы погрешности ±1,5 °С;
вертикальная трубчатая печь (максимальная рабочая температура не менее 1800 °С, градиент температуры по оси (в ее средней части) при температуре 1400 °С не более 1 °С/см)
калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 (Рег. №35062-07), основные погрешности воспроизведения и измерения: для ТС: ±0,03 °С, ±0,05 °С, для ТП: ±0,3 °С, ±1 °С, ±2 °С, для постоянного тока ±(10-4-I + 1) мкА);
система поверки термопреобразователей автоматизированная АСПТ (Рег. №19973-06), диапазон от 0 до 30 мА, основная погрешность измерения ±(10-4-I+1) мкА.

Сведения о методах измерений

Раздел «Использование изделий по назначению» руководств по эксплуатации НКГЖ.411611.001РЭ, НКГЖ.411611.003РЭ, НКГЖ.411611.005РЭ.

Нормативные документы, устанавливающие требования к термопреобразователям универсальным ТПУ 0304

ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

Диапазоны измерений:	НСХ
— от минус 50 до 200 °С	100М;
— от минус 50 до 500 °С	100П;
— от минус 50 до 600 °С	Pt100, ТХК(Ь);
— от минус 50 до 750 °С	ТЖК(Г);
— от минус 50 до 1300 °С	ТХА(К);
— от 0 до 1700 °С	rnn(s);
— от 300 до 1800 °С	ТПР(в);
от минус 50 до 1300 °С	ТННХ)
Пределы допускаемой основной приведенной погрешности	в процентах от
